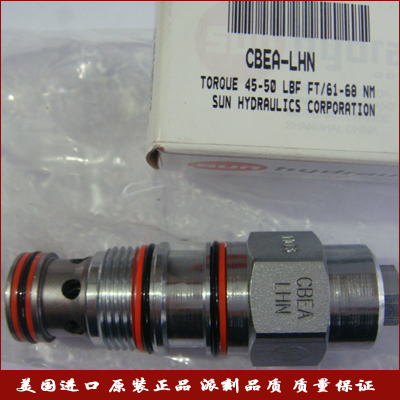

CBEA-LHN 导压比3:1,标准型 平衡阀 流量:120L/min.|孔型:T-2A
CBEA-LHN 特性
带先导协助开启的平衡阀是用来控制超驰负载.它允许油液从方向阀(口2)到负载口(口1)单向自由流通,同时直动式,先导协助溢流阀功能可以控制从口1到口2的液流.口3的先导协助以先导比率的作用系数降低了溢流功能的有效设定值.此阀还被称作运动控制阀或者越过中心阀.
平衡阀的设定值应该至少为负载压力值的1.3倍.
顺时针旋转调节将会减少设定,降低压力.
完全释压情况下,设定200psi(14bar).
2口的背压将会增加溢流值,增加值为(1+先导比)×压力值
标准设定下,阀的复位压力值高于阀开启值的85%.当设定值小于标准设定值,复位压力值的百分比将相应变小.
Sun的平衡阀可以被安装进执行器内部的安装孔,成为执行器的一部分,进而更加安全地保护回路.
有两种单向阀开启压力可选.不过只是在防止执行器气穴现象的时候,推荐使用25psi(1.7bar)的单向开启压力.
这类阀在先导部分并没有完全密封,在1000psi的情况下在2口和3口之间会有2in3/min的流量(32cc/min在70bar情况下).这在主从动的回路以及在阀控液压缸的泄漏测试中都需要考虑.
所有的3口平衡阀,负载控制阀,以及先导开启单向阀都结构上可以相互替换.(对同样的规格情况下,他们是相同流量路径相同孔型)
Sun浮动式的结构可以限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象.
CBEA-LHN 参数
插孔 T-2A
系列 2
通流能力 120 L/min.
先导比 3:1
设定时推荐负载压力 215 bar
设定 280 bar
工厂默认的设定值 30 cc/min.
回座时泄漏 0,3 cc/min.
调节/逆时针调节的圈数,逆时针增加设定值. 3.75
运行特性 标准
复位 >85% of setting
阀头部安装六角尺寸 28,6 mm
阀安装扭矩 61 - 68 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.29 kg.
CBEA-LHN 配置
CBEA-LHN CBEA-LHV CBEA-LHE CBEA-LAN CBEA-LAV CBEA-LAE
CBEA-LBN CBEA-LBV CBEA-LBE CBEA-LIN CBEA-LIV CBEA-LIE
CBEA-CHN CBEA-CHV CBEA-CHE CBEA-CAN CBEA-CAV CBEA-CAE
CBEA-CBN CBEA-CBV CBEA-CBE CBEA-CIN CBEA-CIV CBEA-CIE
CBEA-RHN CBEA-RHV CBEA-RHE CBEA-RAN CBEA-RAV CBEA-RAE
CBEA-RBN CBEA-RBV CBEA-RBE CBEA-RIN CBEA-RIV CBEA-RIE
原装正品美国SUN常用阀件库存表
单向阀
CXBA-XCN 鼻尖到鼻侧自由流 单向阀流量阀:40L/min.孔型:T-162A
CXDA-XCN 鼻尖到鼻侧自由流 单向阀流量阀:80L/min.孔型:T-13A
CXFA-XCN 鼻尖到鼻侧自由流 单向阀流量阀:160L/min.孔型:T-5A
CXHA-XCN 鼻尖到鼻侧自由流 单向阀流量阀:320L/min.孔型:T-16A
CXJA-XCN 鼻尖到鼻侧自由流 单向阀流量阀:610L/min.孔型:T-18A
CXAD-XCN 鼻侧到鼻尖自由流 单向阀流量阀:30L/min.孔型:T-162A
CXCD-XCN 鼻侧到鼻尖自由流 单向阀流量阀:60L/min.孔型:T-13A
CXED-XCN 鼻侧到鼻尖自由流 单向阀流量阀:120L/min.孔型:T-5A
CXGD-XCN 鼻侧到鼻尖自由流 单向阀流量阀:240L/min.孔型:T-16A
SCCA-LAN 直动式顺序阀 带逆流单向阀流量阀:60L/min.|孔型:T-11A
SCEA-LAN 直动式顺序阀 带逆流单向阀流量阀:120L/min.|孔型:T-2A
SCGA-LAN 直动式顺序阀 带逆流单向阀流量阀:120L/min.|孔型:T-2A
SCIA-LAN 直动式顺序阀 带逆流单向阀流量阀:480L/min.|孔型:T-19A
SXCA-LAN 直动式顺序阀 无逆流单向阀流量阀:60L/min.|孔型:T-11A
SXEA-LAN 直动式顺序阀 无逆流单向阀流量阀:120L/min.|孔型:T-2A
SXCA-LWN 直动式顺序阀 无逆流单向阀流量阀:60L/min.|孔型:T-11A
CNCC-XCN 固定节流口,无压力补偿,流量控制阀 带逆流单向阀流量阀:60L/min.孔型:T-13A
CXCE-XCN 鼻侧到鼻尖自由流 单向阀 带口3堵塞流量阀:60L/min.孔型:T-11A
CXEE-XCN 鼻侧到鼻尖自由流 单向阀 带口3堵塞流量阀:120L/min.孔型:T-2A
泄压阀
RPCC-LAN 先导控制式,平衡滑阀 溢流阀流量阀:45L/min.派刻液压孔型:T-162A
RPEC-LAN 先导控制式,平衡滑阀 溢流阀流量阀:95L/min.孔型:T-10A
RPGC-LAN 先导控制式,平衡滑阀 溢流阀流量阀:200L/min.孔型:T-3A
RPIC-LAN 先导控制式,平衡滑阀 溢流阀流量阀:380L/min.孔型:T-16A
RPKC-LAN 先导控制式,平衡滑阀 溢流阀流量阀:760L/min.孔型:T-18A
RDBA-LAN 直动式溢流阀流量阀:45L/min.孔型:T-162A
RDDA-LAN 直动式溢流阀流量阀:95L/min.孔型:T-10A
RPGD-ABN 直动式溢流阀流量阀:95L/min.孔型:T-10A
RPID-ABN 气控,先导控制式,平衡滑阀 溢流阀流量阀:380L/min.孔型:T-16A
RDFA-LAN 直动式溢流阀流量阀:200L/min.孔型:T-3A
RDHA-LAN 直动式溢流阀流量阀:380L/min.孔型:T-16A
RDJA-LAN 直动式溢流阀流量阀:760L/min.派刻液压孔型:T-18A
RBAC-LAN 直动式溢流阀-先导流量流量阀:1L/min.孔型:T-10A
RBAA-LAN 直动式溢流阀-先导流量流量阀:2L/min.孔型:T-3A
RBAE-LAN 直动式溢流阀-先导流量流量阀:10L/min.孔型:T-8A
RBAC-LWN 直动式溢流阀-先导流量流量阀:1L/min.孔型:T-10A
RBAP-XAN 直动式溢流阀-先导流量流量阀派刻液压:1L/min.孔型:T-10A
RPGC-8WN 先导控制式,平衡滑阀 溢流 主级 带集成T-8A控制插孔流量阀:200L/min.孔型:T-3A
RPIC-8WN 先导控制式,平衡滑阀 溢流 主级 带集成T-8A控制插孔流量阀:380L/min.孔型:T-16A
RPKC-8WN 先导控制式,平衡滑阀 溢流 主级 带集成T-8A控制插孔流量阀:760L/min.孔型:T-18A
RVBA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:30L/min.孔型:T-163A
RVCA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:60L/min.孔型:T-11A
RVEA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:120L/min.孔型:T-2A
RVGA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:240L/min.孔型:T-17A
RVIA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:480L/min.孔型:T-19A
RVCD-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀 带口4外泄流量阀:60L/min.孔型:T-21A
RVED-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀 带口4外泄流量阀:120L/min.孔型:T-22A
RPEE-LAN 作用,先导控制式,平衡滑阀 溢流阀流量阀:95L/min.孔型:T-10A
RPGE-LAN 作用,先导控制式,平衡滑阀 溢流阀流量阀:200L/min.孔型:T-3A
RPIE-LAN 作用,先导控制式,平衡滑阀 溢流阀流量阀:380L/min.孔型:T-16A
PBDB-8WN 先导控制式,减压 主级 带集成T-8A控制插孔流量阀:40L/min.|孔型:T-11A
PBFB-8WN 先导控制式,减压 主级 带集成T-8A控制插孔流量阀:80L/min.|孔型:T-2A
PBHB-8WN 先导控制式,减压 主级 带集成T-8A控制插孔流量阀:160L/min.|孔型:T-17A
PBJB-8WN 先导控制式,减压 主级 带集成T-8A控制插孔流量阀:320L/min.|孔型:T-19A
RVBA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:30L/min.孔型:T-163A
RVCA-LAN 外接口控制,先导控制式,平衡滑阀 溢流阀流量阀:60L/min.孔型:T-11A
顺序阀
RSBC-LAN 先导控制式,平衡滑阀 顺序阀流量阀:30L/min.|孔型:T-163A
