ZW32-12/630-12.5
ZW32-12/630-20
ZW32-12/T630-12.5
ZW32-12/T630-20
ZW32-12G/630-12.5
ZW32-12G/630-20
ZW32-12G/T630-12.5
ZW32-12G/T630-20
ZW32-12/1250-20
ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。

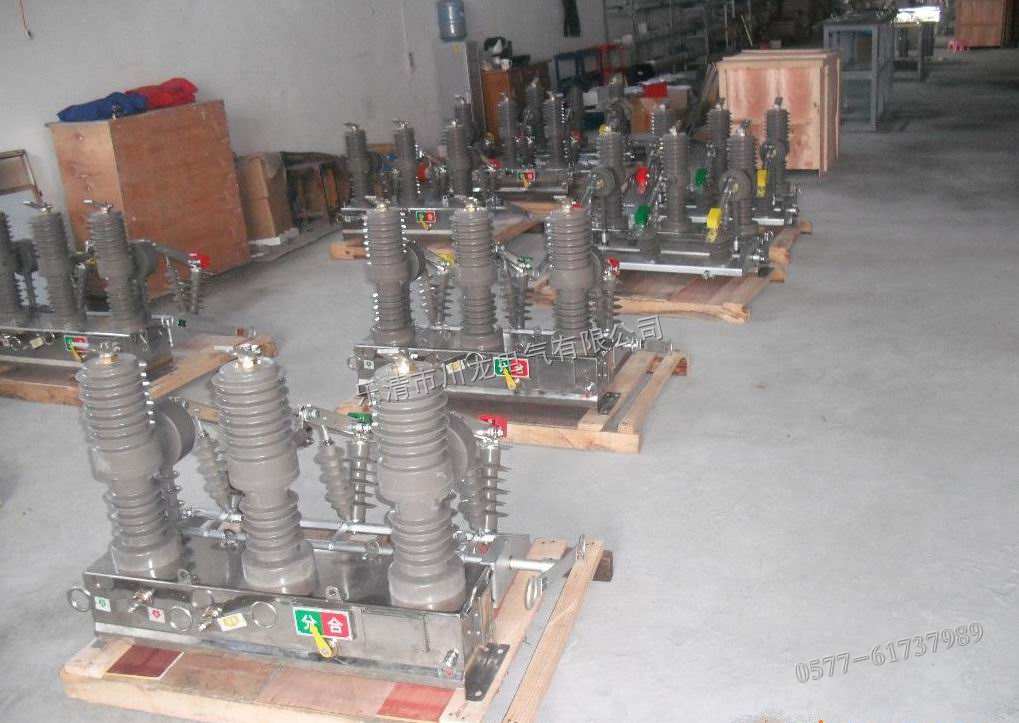

ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。
(1)海拔高度不高于1000m
(2)环境温度上限+40℃、下限-30℃
(3)风压不超过700Pa(相当于风速34m/s)
(4)无经常性的剧烈震动
(5)防污秽等级Ⅲ级
若有特殊使用条件，请申明协商特殊处理。
•主要技术参数
名称 单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20
额定电压 kV 12
额定电流 A1250 630 630
额定短路开断电流 kA 20 16 20
额定短中关合电流（峰值） 31.5 40 50
额定峰值耐受电流 31.5 40 50
额定短时耐受电流 20 16 20
额定短路持续时间 S 4
额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85
1min工频耐受电压 相间、对地42，断口48
额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数 次 30
机械寿命 10000
额定操作电压（分合线圈） v DC220,100, AC220
动静头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）
触头开距 mm 9±1
触头超程 2±0.5
平均分闸速度 m/s 1.2±0.3
平均合闸速度 0.6±0.2
分闸时间 ms 30-60
合闸时间 20-40
合闸弹跳时间 ≤20
三相分合闸同期性 ≤2
每相回路直流电阻 μΩ ≤80
储能电机 额定电压 V -220
额定功率 W 200
储能时间 S ≤8
