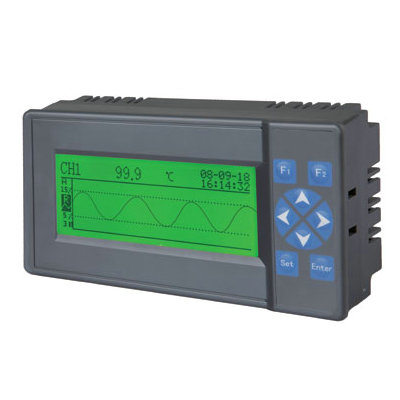

ZDR-Wn记录仪与各类传感器变送器连接，可作为温度记录仪、湿度记录仪、温湿度记录仪、电流记录仪、电压记录仪、频率记录仪、转速记录仪、流量记录仪、液位记录仪、功率记录仪等使用。
具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。
输入模块使用户不必更换任何器件就可实现热电阻、热电偶、标准信号等全范围输入。具有无纸记录、报警、配电、变送输出、PID控制等多种功能。
1、输入
支持2个模拟量信号输入通道。
支持多种信号类型，只需通过软件组态即可选择以下信号的输入：
电压信号：0～20mV、0～100mV 、0～5V、1～5V
电流信号：0～20mA、4～20mA
热电阻：Pt100、Cu50
热电偶：B、E、J、K、S、T 5英寸液晶屏；
2、输出
支持1个模拟量信号（4～20mA）输出通道， 变送输出或PID控制输出。负载能力750Ω（）。
3、精度
实时显示：±0.2% F.S.；
曲线显示：±0.2％F.S；
追忆精度：±0.2% F.S.；
注：热电偶应去掉冷端误差
4、记录间隔
0秒至240秒，共分为9档：0/1/2/5/20/40/60/120/240 S，其中0秒表示不记录。
5、记录容量
4M Bit （FLASH容量）
6、记录时间
在不掉电的情况下，根据记录间隔和记录点数的不同，仪表可记录的时间按如下公式计算：
长记录天数=0.74×配置存储容量（M）×记录间隔（S）
7、报警输出
支持2个无源触点输出，触点容量1A 250VAC / 1A 30VDC
8、通讯
支持RS485通讯模式，采用开放式的MODBUS RTU从协议，波特率支持以下几种可供选择：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。
9、屏幕
显示分辨率：192*64，刷新频率：1Hz
技术指标
输入 0～5V、1～5V、0～20mV、0～100mV、0～20mA、4～20mA
Pt100、Cu50B、E、J、K、S、T
输出 1通道（4～20mA）输出，负载能力750Ω（）
精度 ±0.2% F.S.
报警输出 持2个无源触点输出，触点容量3A 250VAC / 3A 30VDC
记录容量 4M bit
记录间隔 共分为9档：0/1/2/5/20/40/60/120/240 S， 0秒表示不记录。
记录时间 根据仪表具体配置，少0.74天，356.9天
通讯 RS485通讯
显示类型 工业级STN液晶屏
显示颜色 单色（黄绿）
背光灯 LED背光，连续100000小时以上
对比度 数字可调
有效显示区域 104(w)*39(H)mm
显示分辨率 192*64
轻触按键 8个按键
输入电压 AC 220V（-15% ~ 10%）
消耗功率 5W
工作温度 0-55℃
保存温度 -10-60℃
环境湿度 相对湿度20~85%RH （无凝结）
