测量压缩空气流量计
金湖力盛机电科技有限公司
咨询热线： 手机： 联系人：杨经理
力盛压缩空气流量计质量优越,流量计经久,保证.,,规格,形式多样,特殊型号可按客户要求设计。
一、压缩空气流量计概述：

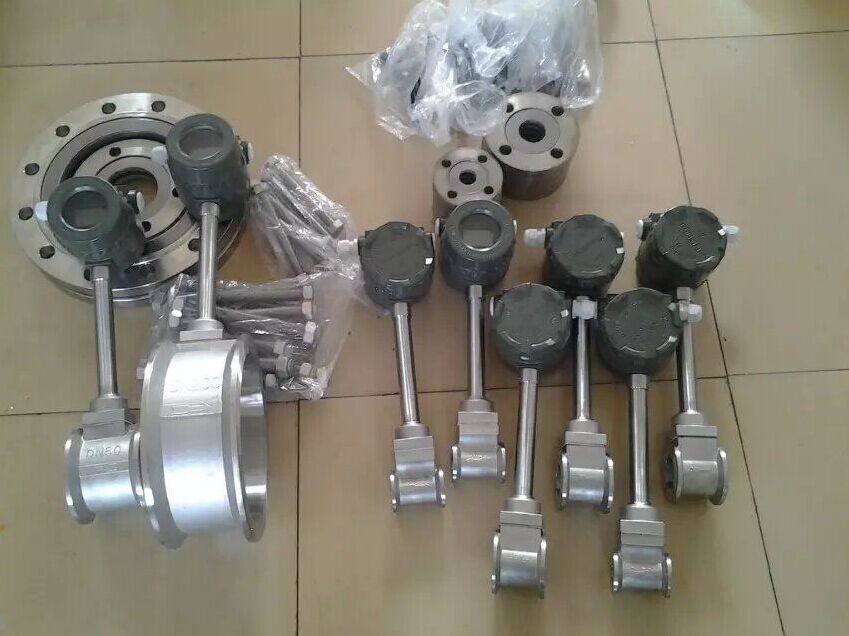

LS-LUGB系列压缩空气流量计主要用于工业管道中气体、质流体的流量测量，压缩空气流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。压缩空气流量计无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较、理想的流量仪表。
工作原理：
LUGB系列压缩空气流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
fSt×V/d
式中：
f 涡街发生频率（Hz）
V 旋涡发生体两侧的平均流速（m/s）
St 斯特哈罗尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便形成了一系列的交变电信号，经前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
二、选用压缩空气流量计需提供以下几点参数：
1.测量介质
2.流量范围
3.介质温度
4.工作压力
5.仪表形式
除了以上几点外，应和力盛公司销售员核实好所有参数再选购！
电容式系列压缩空气流量计极大地克服了传统压电式涡街流量仪表抗振性差、不耐高温的缺点，扩展了涡街流量仪表的应用范围。产品广泛适用于对一般气体、蒸汽及液体的测量。为了更好满足用户对大口径介质测量的需要而开发的插入式涡街流量仪表。
三、压缩空气流量计主要有以下特点：
1、结构简单牢固，无可动部件，可靠性高
2、传感器差动电容设计，抗振性能好
3、传感器陶瓷内芯设计，工作温度范围宽
4、外置式探头，不易堵塞，抗污性能好
5、测量范围宽，一般范围度可达1:15以上
6、压损小，能量损失低,便于节能
7、适用范围广，广泛适用于一般气体、蒸汽及液体的计量
8、特别适合不停流检修、维护，安装简单方便
9、6段线性修正、带协议输出
四、压缩空气流量计主要技术指标：
公称通径mm 300～1200插入式1200协议供货
公称压力MPa 1.61.6协议供货
介质温度℃ 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料 1Cr18Ni9Ti，其它材料协议供货
允许振动加速度 压电式:0.2g 电容式:1.0～2.0g
精确度 ±2.5%
范围度 1：6～1：15
供电电压 传感器：+12V DC，+24V DC；变送器：+24V DC
输出信号 方波脉冲不包括电池供电型：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级 普通型IP65
环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质 气体、液体、蒸汽
传输距离 传感器：长可达400m，两线制变送器4～20mA：负载电阻≤750Ω
五、压缩空气流量计选型表：
代号 通径 流量范围㎡/h
LS-LUG-25 DN25 1~10液体 25~60（气体） 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
LS-LUG-32 DN32 1.5~18液体 15~150（气体）
LS-LUG-40 DN40 2.2~27液体 22.6~150（气体）
LS-LUG-50 DN50 4~55液体 35~350（气体）
LS-LUG-80 DN80 9~135液体 90~900（气体）
LS-LUG-100 DN100 14~200液体 140~1400（气体）
LS-LUG-150 DN150 32~480液体 300~3000（气体）
LS-LUG-200 DN200 56~800液体 550~5500（气体）
代号 功能1
N 无温压补偿
Y 有温压补偿
代号 输出型号
F1 4-20mA输出（二线制）
F2 4-20mA输出（三线制）
F3 RS485通讯接口
代号 被测介质
J1 液体
J2 气体
J3 蒸汽
代号 连接方式
L1 法兰卡装式
L2 法兰连接式
代号 功能2
E1 1.0级
E2 1.5级
T1 常温
T2 高温
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 碳钢
