三网合一光纤配线架|共建共享光纤配线柜|ODF光纤配线架（Optical Distribution Frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution Frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
宁波思达康通信科技有限公司
慈溪市三网通信科技有限公司 共同打造产品

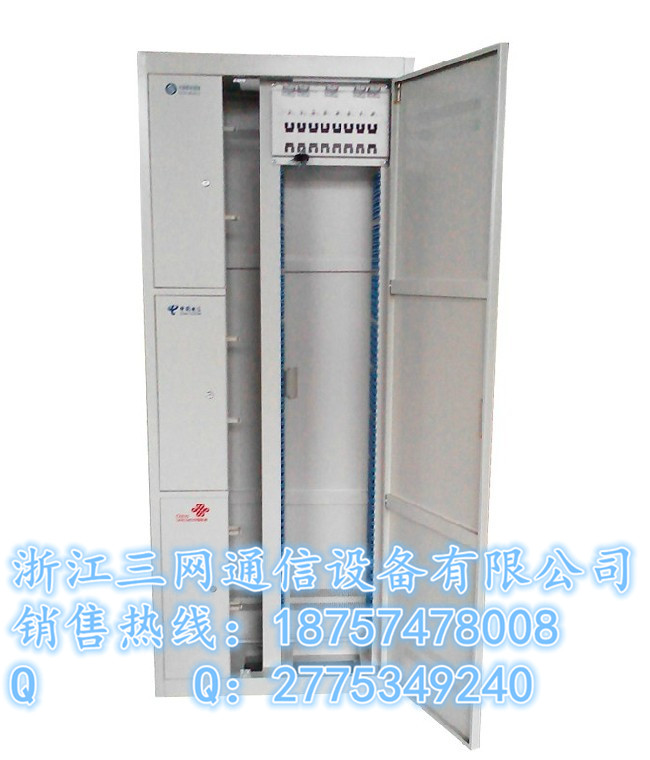

三网共建共享光纤配线架是用于光纤接入网电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
三合一开放式光纤配线架01-12
三合一开放式光纤配线架01-13
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
三合一开放式光纤配线架01-1
三合一开放式光纤配线架01-2
三合一开放式光纤配线架01-4
三合一开放式光纤配线架01-6
三合一开放式光纤配线架01-8
三合一开放式光纤配线架01-10
三合一光纤配线架-配线柜01-1
三合一光纤配线架-配线柜01-2
三合一光纤配线架-配线柜01-3
三合一光纤配线架-配线柜01-4
三合一光纤配线架-配线柜01-5
三合一光纤配线架-配线柜01-6
三合一光纤配线架-配线柜01-8
IMG_3448
IMG_3451
三网合一配线架-1三网合一配线架-3
三合一无跳纤配线架01-4
三合一无跳纤配线架01-7
三合一无跳纤配线架01-6
undefined
undefined
机架采用钢板制造，表面喷塑，外形美观，机构合理。
采用盒式分路器分光模式，做到小体积大容量。
三网运营独立设计，单面操作。
充分考虑光缆固定，有专门的进缆和盘纤通道。
采用12芯熔配一体化左右模块，幅度利用有效空间，容量为720芯。
卡接式安装FC、SC适配器。
12芯熔配一体化模块可抽出至箱外，全面正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
型号 外形尺寸高*宽*深） 容量（芯）
GPX29-SW-1 2000*1000*350 648
GPX29-SW-2 2200*1000*350 720
GPX29-SW-3 2600*1000*350 864
undefined
光纤配线架的作用
ODF（Optical Distribution Frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
GPX2型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。
技 术 指 标
工作环境：-40℃~+65℃
大气压力：70Kpa ~106Kpa
插入损耗：≤0.2dB
回波损耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB
光纤连接器插拔耐久寿命1000 次
机箱高压防护地与机箱绝缘，绝缘电阻≥×1000m/500vDC
机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿、无飞弧。
特 点
容量大,密度高，2.6米机架满配置864芯；
全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；
卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼；
能同时满足带状光缆和非带状光缆的需要；
标识清楚，每芯光纤的接续与分配都有明确规定的标示；
每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；
设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。
规格
一、独立ODU类
型号 规格 外形尺寸
GPX09T-1 576D 2000*800*400MM
GPX09T-2 648D 2200*800*400MM
GPX09T-3 864D 2600*800*400MM
800*400mm宽机架
正面（光缆为底部进入）
内部结构正面
内部结构背面
光缆引入单元
光纤走纤示意
（左为光纤存储通道，右为光纤进入通道）
12芯模块
二、新型高密度类
型号 集中下缆板 12芯一体化托盘（中型） 规格（芯） 外形尺寸
GPX09T-1 1 50 648 2000×840×300MM
GPX09T-2 1 60 720 2200×840×300MM
GPX09T-3 1 72 864 2600×840×300MM
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
GPX16型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
