谢您选购TW系列产品
不用不知道,一用随心所欲J 真方便太可靠了,不满意就退货,随时接受您的建议
TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：
u 在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
u 设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。在高层供水及特殊场合，能给您带来方便。
u 电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。
u 型号，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。。
u 报警，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
u 密码控制定时停机，在特殊问题的处理上能给您带来方便。
u 可编程三段时控起停三起三停，分时段变压（六段压力值）T选项
u 具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南： 1．一用一补型：TW3000 124 /T 二台软起
2．一用二补型：TW3000 136 /T 三台软起
3．一用三补型：TW3000 148 /T 四台软起
4．锅炉补水型：TW3000 123 /T 带泄流阀输出
5．一用一备型：TW 2000 /T 通用型
6．上下限报警型
7．锅炉循环泵压差控制型
8．空调冷却塔温差控制型
9．一用一备型：TW 2000 /T 通用型
10．汉字液晶迷你型：TW3000A 通用型
11．特殊订做型：TW3000 ABC /T
开孔尺寸：宽152mm×高76mm
尺寸：TW2000宽160mm×高80mm×深80mm
TW3000宽160mm×高80mm×深85mm

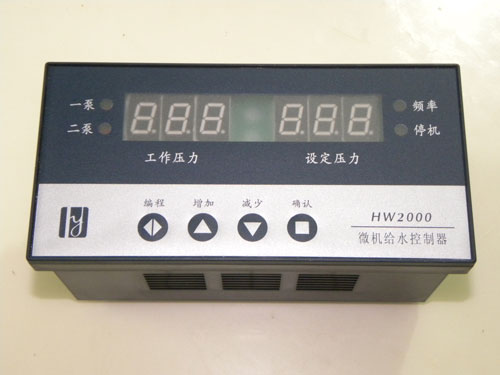

键盘操作说明：
¨ 当上电后面板显示［HHH 00］，此为开机延时正计数状态。在没到[HHH 10]之前按设定键进入编程状态，显示［F 00］，可以更改所有参数，在线状态下，按编程键2秒后可进入编程状态，但此时只可以查看※项参数，不可以更改。
¨ 读取/设定参数资料依下列步骤：（见图五）
1.正常工作时，按□键Hz灯亮，［DATA1］项此时显示变频器频率。再按□键，返回原显示。
2.欠压报警时，按▲键则清除报警。
可显示项目说明（表1）
可显示项目
项目说明
HHH xxx
开机延时正记数，按设定键进入编程状态
xxx xxx
设定压力和实际压力。当Hz频率灯亮时，显示实际压力和频率。定时停时为时钟显示
F xxx
显示参数项目。按▲或▼键可加减参数项目，按□键可显示该项的内容，即下项。
D xxx
显示参数内容值。按▲或▼键可加减该参数，按□键可储存更改的资料。
xxx E1
CT1接通停机显示F05项设为0时
xxx E0
为压力表故障或超时欠压指示。此状态可按▲键清除报警。
xxx E2
为压力表断线（F070）或输入信号3.8 mAF071,此功能对诊断特别实用。
xxx E3
休眠停机状态，请检查参数（F20，F21，F22项）
Cp xxx
为换泵命令指示。xx为执行的剩余时间。
M1.M2
M1,M2分别为一、二电机工作指示。
LW
低水位指示，既CT2与COM2短接时，灯亮并停机。
Hz
频率指示，显示频率和实际压力。
注：文中（x）通指0－9阿拉伯数字。
仪表接线端子图：TW2000（图2）
注：FWD与CM1正转输出为光耦，有正负极。
接线说明：
1. 公共端G与其余的公共端不允许共地。
2. 端子11-13应使用屏蔽线，不允许与其他端线或强电捆绑一起布线。
3. 端子CT1-CT2对应公共端CM2，为高阻输入电源信号。
4. CM1，CM2可以短接，即将2，3组可以合为一组。
5. R1-R2端子容量：AC3A/250V
6. 如果控制22kW以上电机，要求使用中间继电器过渡。
TW2000
端子编号
端子代码
端子功能
端子信号去向
1
N
零线
地
2
L
220v相线
电源
3
R1
变频泵1
出
4
R2
变频泵2
出
5
FWD
变频器正转
出
6
CM1
公共端一
地
7
CM2
公共端二
地
8
Ｄ/Ａ
模拟电压
出
9
CT1
编程输入端
入
10
CT2
控制器停车
入
11
G
压力表低端
地
12
IN
压力表滑动端
入
13
+2.5V
压力表高端
入
TW2000接线端子及编号
三星
SAMSUNG
台达
DELTA
明电舍
MEIDEN
东芝
TOSHIBA
富士
Fuji
三垦
SANKEN
CM1
6
7
DCM
RY0
CC
CN
DCM12
FWD
5
1
FES
FRUN
F
FWD
FR
CM2
7
11
ACM
COM
CC
I1
ACM
D/A
8
9
AVI
FSV
VIB
I2
VRF
TW2000K参数编程表（表4）
编程项目
项目功能说明
数据范围
出厂值
单位
备注
F 00
定时换泵时间
d0-d252
48
小时
00时不换泵。
F 01
设定压力1
d0-d999
30
不定
给水恒压点，锅炉补水静压
F 02
设定压力2
d0-d999
d20
不定
锅炉补水动压F05设01,并CT1与CM2短接
F 03※
泵工作方式
d00-d02
d01
不定
00单泵工作，01一用一备，02一用一补定量泵，R2为固定工频泵。
F 04※
起动泵
d01-d02
d01
上电起动泵
F 05※
CT1功能选择
d0-d02
d00
00外部停车，01双压控制，02手动换泵。
F 06
传感器校零
d00-d30
d00
填入零压时传感器数
F 07
传感器类型选择
d00-d01
d00
00：远传压力表，01：4—20mA
F 08
传感器量程选择
d0-d999
d100
可以任意设定 例：0.6Mp设0.60；1Mp设1.00
F 09※
电压输出方式
d00-d01
d00
00 – 一路PID输出；01 – 开关式输出。
F 10※
输出电压等级
d00-d01
d01
0满载5V输出；01满载10V输出；
F 11
欠压加泵时间
d00-d50
d03
分
00欠压不加泵
F 12
欠压加泵偏差
d00-d50
d00
％比
F 13
PID调节速度
d0-d999
d15
大则调节快，小则调节慢
F 14
欠压报警阀值
d00-d30
d00
防止压力表和水位传感器失效，压力在此项值以下2分钟产生Ｅ0报警停机。00为禁用此功能。
F 15
输入信号滤波
d00-d10
d05
用于压力信号震动大时加大。
F 16
变频泵启动频率
d00-d45
d15
Hz
填入一定数值，可以启动；降速时到达此频率则为0。
F 17
浮动超压值设定
d00-d30
d05
压力达到＂设定压＂＋＂F18＂时，降频。00时无效。
F 18
设定压力方式选择
d00-d01
d00
00：不可以通过加,减键直接设定。0１：可以通过加,减键直接设定，便于用户修改设定压力。
F 19※
参数恢复出厂设置
d00-d01
d00
在上电进入设置后，此项设为1则参数恢复出厂设置
在运行时此项不能修改。
F 20
休眠频率
0-50.0Hz
d00
Hz
压力大于＂设定压＂- 2 时，频率小于（F20）时，这种状态保持（F21）时间，则运转信号断开，当（F200）此功能无效。
F 21
休眠延时时间
d000-d999
120
秒
功能见F20项。
F 22
唤醒压力
d000-d999
15
当压力小于此值时，运转信号闭会，重新启动。
参数编程表二（表5）
程项目
项目功能说明
数据范围
出厂值
单位
备注
Data1
Data2
F 23
时钟控制方式
d00 －－- d06
d00
00时，时钟不控制。
01时，Ｆ24－Ｆ27有效，一起一停控制
02时，Ｆ24－Ｆ31有效，二起二停控制
03时，Ｆ24－Ｆ35有效，三起三停控制
04时，Ｆ24－Ｆ
