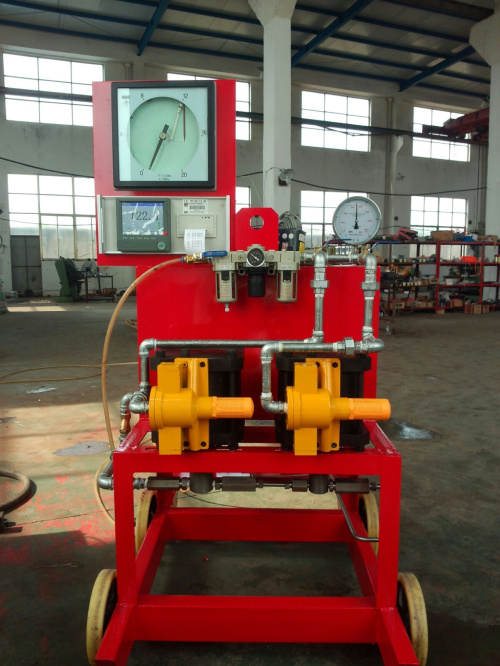

机械圆盘式记录仪气动试压泵
我公司生产气动试压泵，拥有15年的研发制造生产经验。可以定制不同压力流量的气动试压泵。氮气（空气）气密封试压设备压力达到160MPa，占据国内水平。
机械圆盘式记录仪气动试压泵
中型圆图记录仪说明书：
一、概述：
中型圆图自动平衡记录仪用引进的技术巧妙运用于本仪表，从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。该产品是我们根据冶金、电炉、热处理、食品加工等
行业的特点，专门研制开发的产品。在仪表的心脏部分（平衡用滑线电阻） ，本产品采用了导电塑料电位器，提高了分辨率，使用寿命比贵金属绕线式高十倍以上，代替了传统圆图的多齿轮传动结构，减少了仪表构件，从而提高了仪表的可靠性。产品采用高新光电集成电路技术，来控制报警系统，具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。
二、主要技术参数：
1．指示精度：±0.5%
2．记录精度：±1%
3．控制精度：±0.5%
4．设定范围：0～100％（两组）
5．行程时间：≤5S
6．指示不灵敏区：±0.25%
7．标尺刻度长：550mm
8．记录有效宽度：87.5mm
9．记录走纸速度：24 小时/周
10．输出接点容量：交流 220V1A（交流无感负载）
直流 28V2A （纯阻负载）
11．工作环境：温度 0～50℃ 相对湿度≤90％
12．电源电压：220V±10％ 50Hz±5％
13．消耗功率：≤20VA
14．仪表重量：8kg
15．外形尺寸：288×288×200
16．开孔尺寸：260×260
三、型号规格：
可定做根据用户技术要求单笔连续记录 有电接点设定
四、仪表报警的设定及外部接线：
A、设定方法
旋动定值旋钮，红指针在记录纸上滑动，根据红指针在记录纸上指示的刻度，即为需要的控制位置。当仪表记
录指针运行高于红指针时，红灯亮，仪表控制接点断开。反之，当仪表记录指针运行红指针时，黄灯亮，仪表控制接点闭合。
下限报警设定，按住面板指示的下限设定按钮，旋动下限调节旋钮，此时仪表黑指针会根据下限调节旋钮的转
动而转动。根据仪表黑指针在刻度盘上指示的刻度，即为需要的控制位置。当仪表黑指针运行控制位置时，绿灯亮，仪表控制接点闭合。反之，绿灯不亮，仪表控制接点断开。
B、控制电接点外部接线
仪表工作正常情况下，①③常闭、①②常开。上限设定，当仪表记录指针高于红指针时①③断开、①②接通。
下限设定，当仪表黑指针高于设时①③断开、①②接通。用户可以根据自己的实际情况进行选择。
上限电接点 下限电接点
注意： 1、3接线相当于电源开关,不能接相中.
五、仪表的安装：
仪表属于精密仪器，安装地点建议应具有良好的使用环境、光线亮点、清洁的环境，符合仪表技术条件的温度
和湿度。应该安装在机械震动小、腐蚀气体少的场所。安装仪表的附近不应有产生强磁场的设备。
六、仪表的使用：
根据接线图接好线，并检查仪表接线完好，打开仪表表门，打开电源，指示灯指示，仪表就可以正常使用。
七、仪表的维护：
仪表是较精密的仪器，需对它维护保养，平时不使用时，希望把记录笔取下，经常断电的使用单位通电时，一
定要把电源开关关上，使用时再打开电源开关，以免损坏仪表的器件。
九、仪表的维修、订货：
订货时请告知仪表的使用的温度和分度号。仪表需要维修时，请告知仪表的不正常的现象或把仪表发回本厂。
