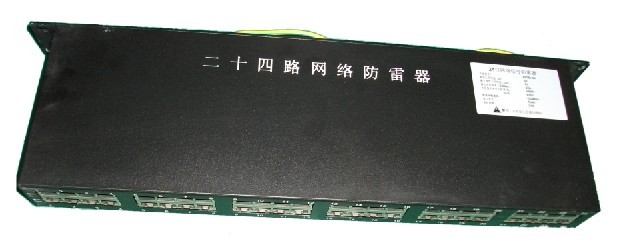

性能简介：
本产品设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，产品包含4线（1/2，3/6）、8线（1~8）保护，数据传输速率快，保护端口数有单口及8口、12口、16口、24口等一体化设计，半导体稳压器件，具有准确的箝位电压，输出残压极低，可有效保护计算机网络设备，接口方式为RJ45，适用于服务器、信息终端、HUB、网络交换机等设备之超五类网络信号线路端口保护。
________________________________________
技术参数表：
型 号 ODEN RJ45S-E100-24-ATM
额定工作电压Un 5V 5V
持续工作电压Uc 6V 6V
标称放电电流In（8/20μs） Line -PE 2.5KA Line -PE 2.5KA
Line- Line 150A Line- Line 24A
放电电流Imax（8/20μs） Line -PE 5KA Line -PE 5KA
Line- Line 300A Line- Line 48A
电压保护水平Up In：8/20μs Line- Line ≤30V Line- Line ≤15V
Line -PE ≤600V Line -PE ≤600V
电压保护水平Up10/700μs1kV Line- Line ≤20V Line- Line ≤15V
Line -PE ≤300V Line -PE ≤300V
电压保护水平Up 1kV/μs Line- Line ≤20V Line- Line ≤15V
Line -PE ≤300V Line -PE ≤300V
串联电阻 2.2Ω 2.2Ω
传输速率 100M 1000M
响应时间Ta ≤1ns
保护等级 IP20
插入损耗 ≤0.5dB ≤1.0dB
接口方式 24路（RJ45接口）
接线方式 串联
外壳材料 铝合金喷涂
外形尺寸 482×44×150 mm
保护方式 4对线全保护：1-2；3-6；4-5；7-8
2对线：1-2；3-6可选 4对线全保护：1-2；3-6；4-5；7-8
2对线：1-2；3-6可选
________________________________________
安装方法：
在被保护设备的线路接口前端串联接入避雷器，"OUT"为设备端、"IN"为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
