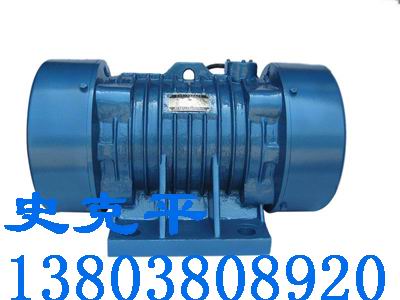

详细介绍： XDZ系列振动电机技术参数及安装尺寸
型 号 振次r.p.m 激振力 额定功率 额定电流 功率因数 效率 起动电流倍数 图号 安装尺寸(mm) 外型尺寸(mm) 重量 紧固螺栓
(N) (kw) (A) A B H FK AB BB HD G L (kg)
XDZ-0.7-2 2870 700 0.15 0.38 0.86 70 3.8 A 130 90 70 4-11 160 130 160 15 265 12 M10
XDZ-1.5-2 1500 0.15 0.38 0.86 70 3.8 A 130 90 70 4-11 160 130 160 15 265 14 M10
XDZ-2.5-2 2500 0.25 0.58 0.86 76 4.6 A 140 100 80 4-13 170 150 185 16 310 20 M12
XDZ-5-2 5000 0.4 1.01 0.83 72 4.8 A 150 120 100 4-18 200 180 245 20 342 32 M16
XDZ-8-2 8000 0.75 1.76 0.88 74 6.3 A 170 140 110 4-18 220 210 270 20 390 48 M16
XDZ-16-2 16000 1.5 3.59 0.86 74 5.6 B 200 140 140 4-18 250 220 300 22 450 70 M16
XDZ-20-2 20000 1.8 4.24 0.9 71 4 C 230 83 157 6-22 280 270 335 25 560 96 M20
XDZ-30-2 30000 2 4.92 0.91 68 4.9 C 248 105 172 6-22 310 295 365 28 610 158 M20
XDZ-45-2 45000 3 7 0.9 72 6.5 C 280 118 190 6-26 340 340 406 28 640 196 M24
XDZ-1.2-4 1460 1200 0.07 0.3 0.61 60 3 A 130 90 70 4-11 160 130 160 15 265 16 M10
XDZ-2.5-4 2500 0.1 0.32 0.69 66 4.6 A 140 100 80 4-13 170 150 185 16 310 24 M12
XDZ-5-4 5000 0.2 0.65 0.67 70 5.4 A 150 120 100 4-18 200 180 245 20 378 39 M16
XDZ-8-4 8000 0.4 1.14 0.72 73 6.2 A 170 140 110 4-18 220 210 270 20 410 56 M16
XDZ-16-4 16000 0.75 1.91 0.86 69 4.1 B 200 140 140 4-18 250 220 300 22 450 78 M16
XDZ-25-4 25000 1.5 3.72 0.78 76 6.9 C 230 83 157 6-22 280 270 335 25 560 112 M20
XDZ-32-4 32000 2 4.69 0.86 75 4.6 C 248 105 172 6-22 310 295 365 28 610 165 M20
XDZ-40-4 40000 2.2 5.06 0.84 74 4.5 C 248 105 172 6-22 310 295 365 28 610 180 M20
XDZ-50-4 50000 2.5 6.25 0.83 73 6.1 C 280 118 190 6-26 340 340 406 28 640 218 M24
XDZ-75-4 75000 4 10.14 0.82 74 6.6 C 320 120 200 6-32 400 370 420 30 720 275 M30
XDZ-100-4 100000 6 14.6 0.86 73 6.6 C 380 140 225 6-32 460 420 460 32 760 440 M30
XDZ-120-4 120000 8 19.4 0.83 76 7.5 C 440 140 225 6-38 520 420 480 35 790 510 M36
XDZ-140-4 140000 10 24.16 0.82 75 7.1 D 460 118 260 8-38 550 490 520 38 910 560 M36
XDZ-160-4 160000 10 24.16 0.82 75 7.1 D 460 118 260 8-38 550 490 520 38 910 610 M36
XDZ-2.5-6 980 2500 0.2 0.7 0.6 71 4.3 A 150 120 100 4-18 200 180 245 20 378 42 M16
XDZ-5-6 5000 0.4 1.23 0.67 74 4.1 A 170 140 110 4-18 220 210 270 20 438 55 M16
XDZ-8-6 8000 0.55 1.68 0.66 75 4.3 B 170 140 140 4-18 220 220 300 20 450 69 M16
XDZ-10-6 10000 0.75 2.11 0.71 76 5.1 B 200 140 140 4-18 250 220 300 22 450 76 M16
