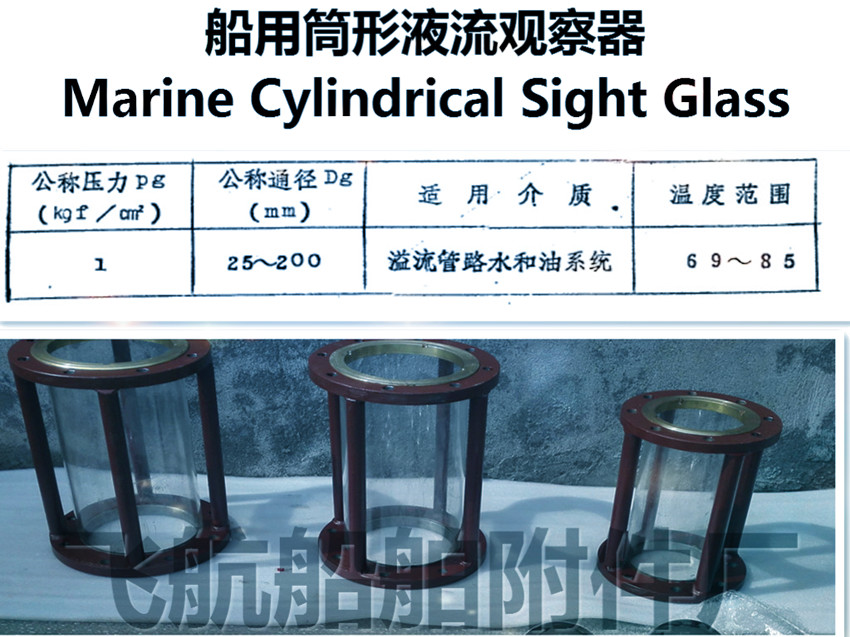

船用筒形液流观察器Marine Cylindrical Sight Glass CBM1124-82
船用筒形液流观察器是装在内河、沿海船舶机械部分溢流管的水、油管系上的附件之一。
此款船用筒形观察器法兰连接尺寸与JIS B2211-1977一致，其基本参数符合JIS F7218-75
基本参数如图：
船用筒形观察器 通常标记为：
筒形液流观察器 DN150 CBM1124-82
法兰外径 D 265mm 法兰中心距 D1 225mm 8孔*M19
筒形液流观察器 DN200 CBM1124-82
法兰外径 D 320mm 法兰中心距 D1 280mm 8孔*M23
CBM1124-82筒形溢流观察器 标准是符合JIS F7218-75，上体下部及下部法兰有丁型（肋骨）补强材连接为一体。透明管从下部插入，下部法兰有内螺改装入盖子；上部法兰为流体不溅落在装筒形玻璃内侧周围被缩成锥形，这个角度与中心对应于流量为13°为准。
筒形透明管材质为热可塑性树脂。
CBM1124船用筒形观察器 结构尺寸如下：
船用筒形液流观察器 主要零部件如下：
船用液流观察器筒形透明管材质：均采用热可塑胶树脂，主要性能为：
当然，此款筒形液流观察器可以根据客户要求，采用不锈钢材质生产，如下图对比：
以上简介由：扬州飞航船舶附件厂 提供！
我厂生产得船用视镜/观察器主要包含：
CB/T422-93船用液流观察器-J型镜式液流观察器-T型筒式液流观察器
CBM1039-81法兰铸铁液流观察器
CBM1124船用筒形观察器
