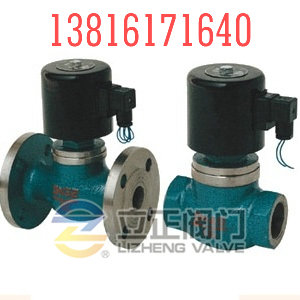

ZQDFY蒸汽液用电磁阀
ZQDFY蒸汽液用电磁阀简介：
1：ZQDF（Y）系列蒸汽（液用电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
2：&160本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
ZQDFY蒸汽液用电磁阀结构与原理：
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通
ZQDFY蒸汽液用电磁阀结构特点：
1：耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
2：耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
3：：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
4：耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
ZQDFY蒸汽液用电磁阀货号说明：
ZQDFY蒸汽液用电磁阀技术参数：
参数/型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力（MPa） 1.6
工作压差
（MPa） DN15～50 0～1.6
DN65～100 0.05～1.6
介质种类 煤气、空气等 饱和蒸汽 过热蒸汽
或高温气体 水油液体 热水 高温水、油
介质温度℃（mm） ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
公称通径（ mm ） 15 20 25 32 40 50 65 80 100
流量系数（Kv值） 3.8 7.4 10.3 18.8 25.7 41 58 85 154
阀体材质 不锈钢；碳钢
电源电压 AC220V DC24V 其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量（ml/min 按JB/T7352-94·F规定
功耗VA ≤50
ZQDFY蒸汽液用电磁阀安装尺寸：
公称
通径
DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 148 92 1/2″ 176 130 95 65 46 14 2 4-&21614
20 148 92 3/4″ 181 150 105 75 56 16 2 4-&21614
25 148 110 1″ 210 160 115 85 65 16 3 4-&21614
32 182 120 11/4″ 221 180 140 100 76 18 3 4-&21618
40 182 140 11/2″ 230 200 150 110 84 18 3 4-&21618
50 192 162 2″ 252 230 165 125 99 20 3 4-&21618
65 265 290 185 145 118 20 3 4-&21618
80 276 310 200 160 132 20 3 8-&21618
