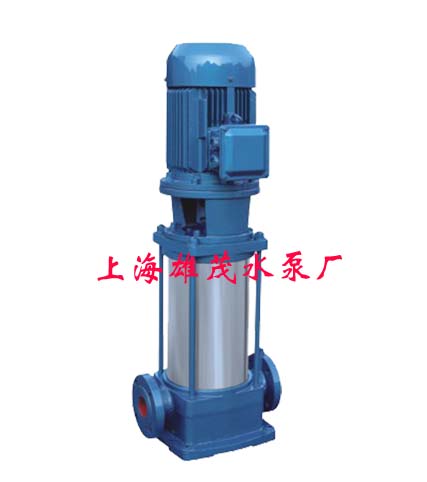

上海雄茂水泵厂50GDL12-15×5 网址:www.xiongmaoshuibeng.com
一、产品概述：
50GDL12-15×5GDL型立式多级管道泵是雄茂水泵厂根据ISG型管道离心泵及DL型立式多级离心泵的优点而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成一字型，并采用水力平衡的方法解决，残余轴向力由一个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。
50GDL12-15×5GDL型立式多级管道离心泵是雄茂公司研发人员在国外泵型之基础上结合用户的使用要求及消防有关标准，并根据jb/tq6435-92标准设计制造的新一代产品。该泵为泵型，具有节能显著，占地面积小，安装方便、性能稳定等特点。外套采用1cr18ni9ti不锈钢，轴封用机械密封，无泄漏，使用寿命长。以水力平衡解决轴向力，因而泵运转平稳，低噪音，安装条件优于dl型泵，可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大冷热水行业输送一般介质、理化性质类似水等液体的泵型。使用温度：≤105℃；系统压力：≤2.0mpa；环境温度：不高于+40℃，湿度不大于95%，海拔高度不超过1000米。
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的泵型。
二、50GDL12-15×5适用范围：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
三、型号意义：
50 GDL 12 - 15×5
50 – 泵进出口直径 (mm)
GDL – 立式多级管道离心泵
12 – 泵设计流量 (m3/h)
15 – 泵设计点单级扬程 (m)
5 – 级数
四、产品特点：
1、水力模型：，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用不锈钢外套，外形美观。
4、更少的运行、维修费用：采用机械密封，损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、部件、降低噪音：的水力部件设计，良好的过流性能，地减少流动噪音。
6、立式结构，占地面积小。
