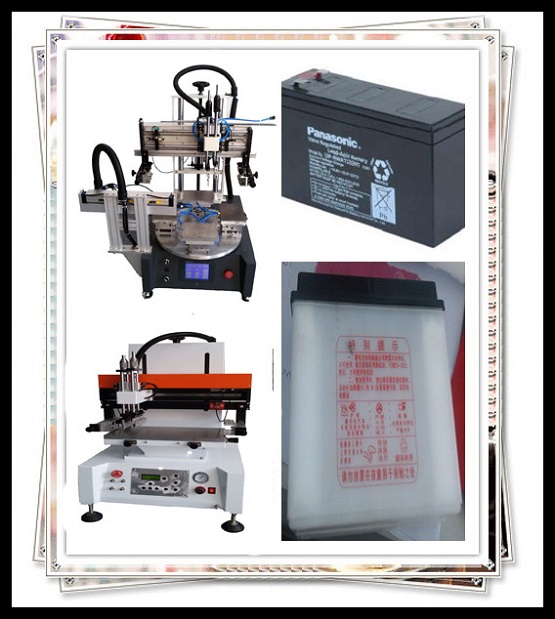

气动台式平面网印机
一、 型号：LW-2030P
二、设备用途
适用产业：适用于各种平面/片/平板印件的丝印作业。例如：薄膜按键、挠性电路板、手机面板、触控、五金、塑胶、电子等工业产品印刷。
三、 设备结构
1、微电脑控制各功能动作，操作简单方便，内设五位自动计数器。
2、所有气动元件采用日本SMC，确保机器质量优良。
3、左右横刮采用进口电机+线性导轨驱动，确保走位平稳顺滑。
4、网版升降采用日本SMC气缸+柱形导轨驱动。
5、工作台可进行前后，左右、平面摆角微调，网框可以前后微调，调校方便、快捷。
6、工作台:T槽台/吸风台可选择。
7、自动平衡刮刀，保证刮油压力均衡，刮刀压力可自由调节，.印刷行程和速度可调，能满足不同的印刷要求，整机机械误差5个丝以内。
8、操作外加按键面板，使手动调机过程安全方便，防止人机操作的失误。
9、多重安全保护设计，保证人身安全，配合人机的安全提示，排除安全故障和隐患。
10、免油式三点组合不产生排气油雾污染，适合无尘室内使用。
11、可根据客户要求定制，满足不同使用要求。
四、详细参数：
项次 项目 内容
产
品
参
数 1 机器外形尺寸 长794mm*宽580mm*高1070mm
2 机器重量 约115kg
3 工作台面离地高度 430±30mm
4 印刷台面尺寸 250*450mm
5 印刷面积 200*300mm
6 印件厚度 0～50 mm
8 快印刷速度（全速） 1000片/小时
9 相数、电压、频率 单相、220V、 50Hz
10 气源压力 5~6kgf/cm2
11 功率 100W
12 耗气量 1.8L/cycle
印
刷
机
头
参
数 13 印刷方向 面向机器从右向左
14 印刷头驱动方式 有杆气缸
15 印刷速度 0mm~600mm/sec
16 印刷行程 300mm
17 刮胶/回墨刀型式 铝挤型
18 刮胶/回墨刀口距离 50MM
19 刮刀/回墨刀上下行程调节方式 手动微调
20 刮刀/回墨刀上下压力控制 精密调压阀+精密导柱+气缸
21 刮刀/回墨刀上下行程 30MM可调
24 印压可调尺寸 30MM可调
25 刮刀可倾斜角度 ±200
26 回墨刀可倾斜角度 ±200
27 印刷行程与台面平行度 ±0.05MM
28 刮胶/回墨刀水平调整角度 ±80
29 操控方式 微电脑控制
网
版
结
构
参
数 30 装框方向 由前方插入
31 网框尺寸 400×620mm
32 网框厚度范围 20～30mm
33 网框微调范围 ±10mm
34 网框悬臂固定方式 可调把手锁固
35 网版固定方式 五星把手螺丝锁固定
36 网版升降驱动方式 气缸+精密导柱导向
37 网框上升高度 0～150mm
38 网版水平垂直上下定位精度 0.1MM
印
刷
台
面
参
数 39 工作台材质 铸铝+精细硬化处理
40 吸气孔孔径 ∮1.5或∮1.0、∮0.8加密
41 定位方式 X、X、Y台面移位
42 台面吸气面积 195*360mm
43 台面平面精度 0.1mm
44 台面粗糙度 1.6
45 印刷精度 ±0.05mm
46 重复印刷精度 ±0.05mm
47 台面微调精度 0.01mm
安
全
保
护 48 安全保护 台面前红色压板
49 紧急停止开关 急停按钮
50 气压源压力检知 5~6kgf/cm2
五、 设备配置
设
备
配
置 项次 项目 内容
1. 直线导轨 台湾上银，印刷导轨
2. 网框上下传动导柱 自制
3. 印刷气缸 台湾亚德客
4. 上下气缸 台湾亚德客
5. 印刷气缸 台湾亚德客
6. 操作面板 微电脑控制
7. 轴承 日本NSK
8. 气缸电磁阀 台湾亚德客
9. 调速阀 台湾亚德客
