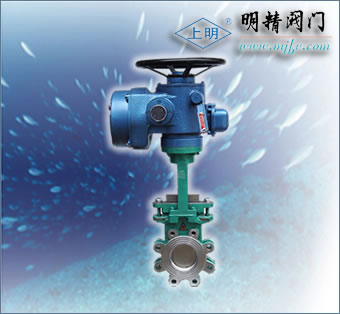

一、上明牌电动刀型闸阀公称通径及连接尺寸:
公称
压力 (MPa) 公称
通径
DN 长度 法兰
外径 螺栓
孔中
心圆
直径
连接
凸出
部分
直径 H N-M 公称
压力 (MPa) 公称
通径
DN 长度 法兰
外径 螺栓
孔中
心圆
直径 连接
凸出
部分
直径 H N-M
0.6 50 50 140 110 90 650 4-M12 1.0 350 90 500 460 428 1300 16-M20
65 50 160 130 110 680 4-M12 400 100 565 515 482 1500 16-M22
80 50 185 150 125 700 4-M16 450 120 615 565 532 1700 20-M22
100 50 205 170 145 750 4-M16 500 130 670 620 585 1800 20-M22
125 50 235 200 175 780 8-M16 600 130 780 725 685 2100 20-M27
150 70 260 225 200 860 8-M16 700 160 895 840 800 2300 24-M27
200 70 315 280 255 920 8-M16 800 160 1010 950 905 2600 24-M30
250 70 370 335 310 1010 12-M16 900 160 1110 1050 1005 3000 28-M30
300 80 435 395 362 1200 12-M20 1000 160 1220 1160 1115 3200 28-M30
350 90 485 445 412 1300 12-M20 1200 200 1450 1380 1325 3500 32-M36
400 100 535 495 462 1500 16-M20 1.6 50 50 160 125 100 650 4-M16
450 120 590 550 518 1700 16-M20 65 50 180 145 120 680 4-M16
500 130 640 600 568 1800 16-M20 80 50 195 160 135 700 8-M16
600 130 755 705 670 2100 20-M22 100 50 215 180 155 750 8-M16
125 50 245 210 185 780 8-M16
700 160 860 810 775 2300 24-M22 150 70 280 240 210 860 8-M20
800 160 975 920 880 2600 24-M27 200 70 3 35 295 265 920 12-M20
900 160 1075 1020 980 3000 24-M27 250 70 405 355 320 1010 12-M22
1000 160 1175 1120 1080 3200 28-M27 300 80 460 410 375 1200 12-M22
1200 200 1400 1340 1295 3500 32-M30 350 90 520 470 435 1300 16-M22
1.0 50 50 160 125 100 650 4-M16 400 100 580 525 485 1500 16-M27
65 50 180 145 120 680 4-M16 450 120 640 585 545 1700 20-M27
80 50 195 160 135 700 4-M16 500 130 705 650 608 1800 20-M30
100 50 215 180 155 750 8-M16 600 130 840 770 718 2100 20-M36
125 50 245 210 185 780 8-M16 700 160 910 840 788 2300 24-M36
150 70 280 240 210 860 8-M20 800 160 1020 950 898 2600 24-M36
200 70 335 295 265 920 8-M20 900 160 1120 1050 998 3000 28-M36
250 70 390 350 320 1010 12-M20 1000 160 1255 1170 1110 3200 28-M42
300 80 440 400 368 1200 12-M20 1200 200 1485 1390 1325 3500 32-M48
