船舶管路配套附件系列简介
A series of accessories for ship piping

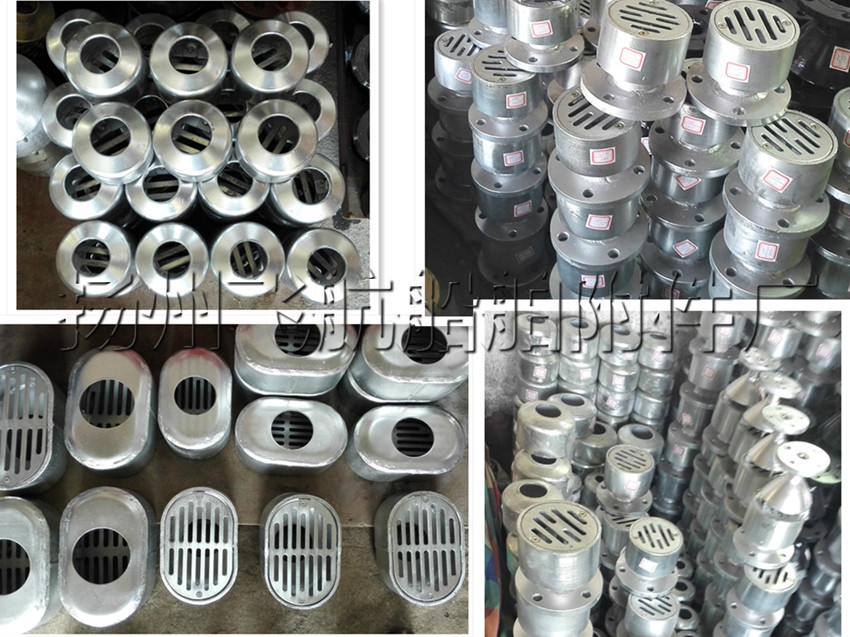

甲板漏水口-船用甲板漏水口-船用地漏 Deck Drain
甲板漏水口-船用甲板漏水口-船用地漏 Deck Drain 各种型号阐述：
YA圆形甲板漏水口，YB，YBS带法兰圆形甲板漏水口 公称通径：DN32-65
TA椭圆形甲板漏水口，TB带法兰椭圆形甲板漏水口 公称通径：DN80，100
SA水封式甲板漏水口，SB螺栓固定水封截止式甲板漏水口，SC焊接固定水封截止式甲板漏水口 ，公称通径：DN40-100
型式 名 称 公称通经
YB 带法兰圆形甲板漏水口 32 ～65
YC 带连接套管圆形甲板漏水口
TB 带法兰椭圆形甲板漏水口 80～150
TC 带连接套管椭圆形甲板漏水口
SA 带法兰水封型甲板漏水口 40～100
SD 带连接套管水封型甲板漏水口
SC 带法兰焊接水封型甲板漏水口 （用于冷库）
SE 带连接套管焊接水封型甲板漏水口 （用于冷库）
D 附壁式甲板漏水口
船用漏斗-甲板漏斗 Marine funnel-Deck hopper
船用漏斗-甲板漏斗的主要型式：
A——不带法兰船用漏斗
B——带法兰船用漏斗
C——带盖船用漏斗
D——带盖带法兰船用漏斗
E——带螺纹接头船用漏斗
F——带盖带螺纹接头船用漏斗
G——带滤网船用漏斗
船用漏斗-甲板漏斗的主要基本参数
型 式 公 称 通 径 DN
㎜ 适 用 介 质
A 15～100 油与水
B
C
D
E 15～25
F
G 15～50
船用漏斗-甲板漏斗的主要 标记示例
公称通径DN为25mm，法兰连接尺寸按GB2506－89船用漏斗，标记为：
船用漏斗 B25 Q/SWS 34-015-2003
公称通径DN为15mm，螺纹接头连接尺寸按CB*56—83船用漏斗，标记为：
船用漏斗 E15 Q/SWS 34-015-2003
公称通径DN为40mm，带滤网的船用漏斗，标记为：
船用漏斗 G40 Q/SWS 34-015-2003
船用漏斗-甲板漏斗的主要 零部件材质：
零件名称 材 料
名 称 牌 号 标 准 号
直 管 无缝钢管 10 GB/T 5312—1999
异 径 管 碳素结构钢 Q235—A GB/T 700—1988
法 兰
螺纹接头
滤 板
滤 网 铜丝网 30目/寸 &160
船用吸入口-甲板吸入口 Marine intake port /Suction port
船用吸入口-油舱吸入口-水仓吸入口-污水井吸入口的适用范围：
本标准适用于各类船舶的油舱、水舱、污水井的吸入口。
船用吸入口的型式和基本参数如下：
A型船用吸入口—法兰连接尺寸按GB569的吸入口，公称通径：DN200-300
AS型船用吸入口—法兰连接尺寸按GB2501的吸入口，公称通径：DN200-300
B型船用吸入口—法兰连接尺寸按GB569的吸入口，公称通径：DN80-500
BS型船用吸入口—法兰连接尺寸按GB2501的吸入口，公称通径：DN80-500
C型船用焊接式吸入口-公称通径：DN200-300
测深注入头，测深头和注入头 Sounding head
CB/T3778-99 A型钢甲板测深注入头 通常规格有：
A40 CB/T3778-99 钢甲板测深注入头-测深注入头 A40 CB/T3778-99
A50 CB/T3778-99 钢甲板测深注入头-测深注入头 A50 CB/T3778-99
A65 CB/T3778-99 钢甲板测深注入头-测深注入头 A65 CB/T3778-99
A80 CB/T3778-99 钢甲板测深注入头-测深注入头 A80 CB/T3778-99
A100 CB/T3778-99 钢甲板测深注入头-测深注入头 A100 CB/T3778-99
A125 CB/T3778-99 钢甲板测深注入头-测深注入头 A125 CB/T3778-99
A150 CB/T3778-99 钢甲板测深注入头-测深注入头 A150 CB/T3778-99
CB/T3778-99C型升高式钢甲板测深注入头 通常规格有：
C40 CB/T3778-99 升高式测深注入头-测深注入头 C40 CB/T3778-99
C50 CB/T3778-99 升高式测深注入头-测深注入头 C50 CB/T3778-99
C65 CB/T3778-99 升高式测深注入头-测深注入头 C65 CB/T3778-99
C80 CB/T3778-99 升高式测深注入头-测深注入头 C80 CB/T3778-99
C100 CB/T3778-99 升高式测深注入头-测深注入头 C100 CB/T3778-99
C150 CB/T3778-99 升高式测深注入头-测深注入头 C150 CB/T3778-99
Shore connection 油污水、生活污水国际通岸接头 CB/T3657-94
A型船用吸入口—法兰连接尺寸按GB569的油污水通岸接头，公称通径：DN32-125
AS型船用吸入口—法兰连接尺寸按GB2501的油污水通岸接头，公称通径：DN32-125
B型船用吸入口—法兰连接尺寸按GB569的生活污水通岸接头，公称通径：DN40-100
BS型船用吸入口—法兰连接尺寸按GB2501的生活污水通岸接头，公称通径：DN40-100
船用油污水、生活污水国际通岸接头 CB/T3657-94 标记示例
公称压力为0.6Mpa，公称通径DN为50mm，按GB569的法兰连接尺寸和密封面的油污水通岸接头 标记为：
通岸接头 A6050 CB/T3657-94
公称压力为0.6Mpa，公称通径DN为50mm，按GB2501的法兰连接尺寸和密封面（四进位）的生活污水通岸接头 标记为：
通岸接头 BS6050 CB/T3657-94
综合上述：我厂可以生产各种规格的甲板漏水口，船用漏斗，甲板吸入口，测深注入头，国际通岸接头等配套附件。
