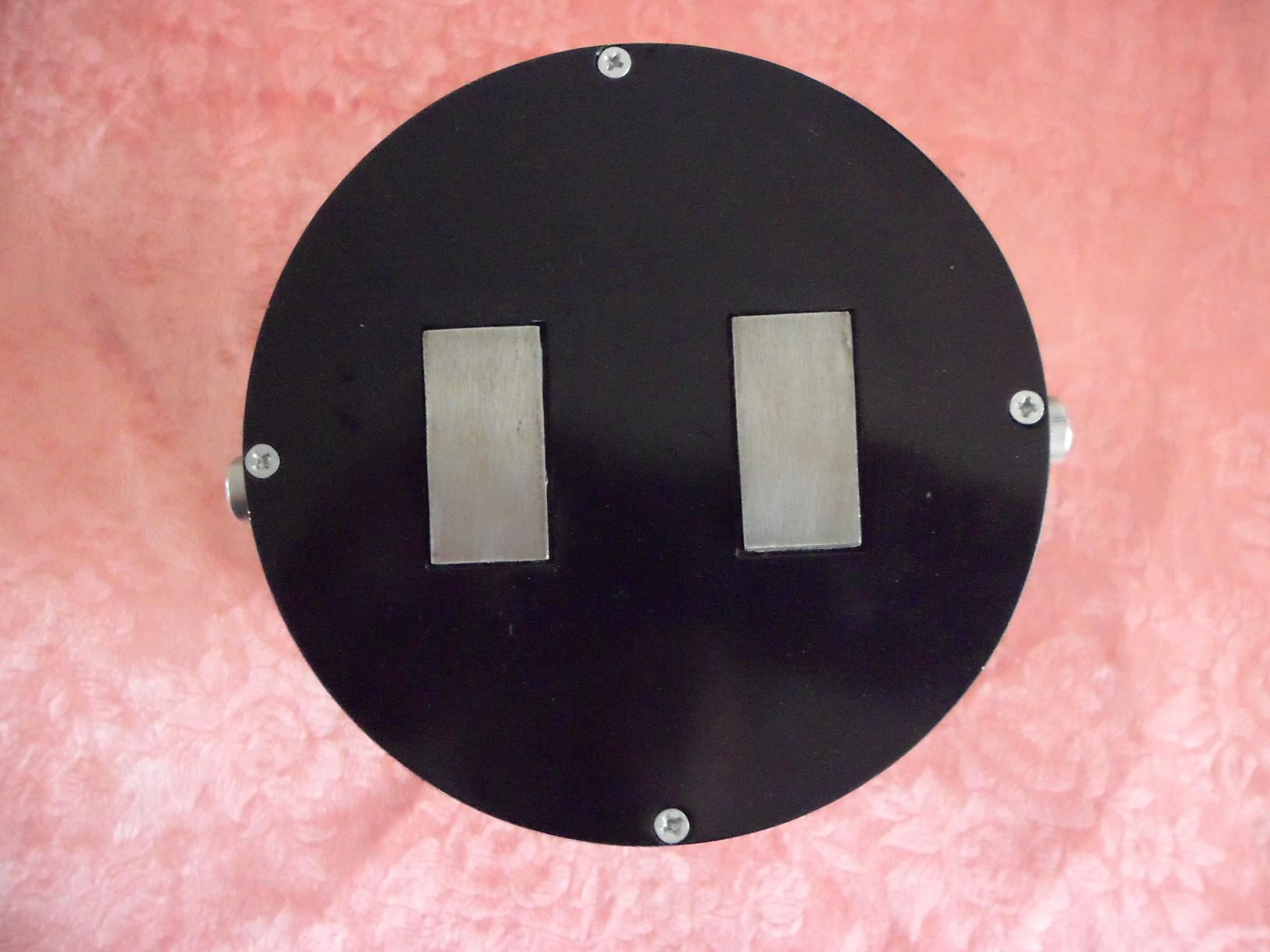

DJ-20型电磁激振器 DJ-20型电磁激振器非接触式
一、 技术参数
1、 激振力：20Kgf（100Hz）
2、 工作频率范围：10—1000Hz
3、 降低激振力： 0.1-3000Hz 激振力：5Kgf
4、 激振器与被激构件间隙：0.5-1mm
5、 激振力波形失真度：小于5%
二、 结构特点及工作原理
1、 结构特点：
激振器是研究材料结构动态性能特性的测试（频率、谐振频率、振幅的测试）的重要仪器之一。本厂生产的DJ型系列电磁激振器与电动式激振器、电液式激振器比较，在结构性能方面有以下几个特点：
（1） 与被激物体间为非接触式，可用于研究旋转或平面运动的结构动态特性。
（2） 单位力体积比电动式小，激振力比电动式大，没有附加质量的影响。
（3） 频率范围比电液式激振器宽，工作频率为10-1000Hz。
2、 DJ型系列电磁激器结构，主要有以下四个部分组成：
（1）、激磁线圈：包括直流偏磁绕组二部分，其中Ia为直流偏磁绕组，它使激振器产生一个预置偏磁力，决定激振器的直流工作点，并直接影响激振器的激力的幅值；Id为交流激磁绕组，它使激振器产生一个正弦的交变激振力。调节激振器交流绕组激励输入。即可改变激振力的大小。
（2）铁芯：根据电磁学基本公式：FBm2S/2μ。指出：激振线圈通过铁芯建立磁场，并对被激工件产生吸力，吸力大小在间隙一定时与参数Bm、S、μ。有关。
其中：Bm：平均磁感应强度；
S： 铁芯每极截面积；
μ。：真空中的导磁系数。
（3）测力线圈：用来监视激振器力输出的大小。当激振器铁芯中产生交变磁通时，测力线圈中产生感应电势，如果把该电势进行积分，就得到积分电压∫edt，公式：F1B。B1S/μ。-B0/nμ。∫edt中指出激振力F与∫edt成正比。经过适当标定，找出F1与∫edt的比例关系，就能把积分电压值转换成力的量值。
（4）壳体：它由非导磁的铝合金材料制成，能使激振器与安装部位之间进行隔磁。
3、电磁激振器工作原理如上图所示
激振器通过以交、直流电流，当直流电流达额定工作电流时，并用电容测微仪调整激振器与被激物间隙达规定值时，激振器就开始对试件进行激振。为防止交流线圈对直流线圈的互感作用，必须在直流回路中串入一扼流线圈。当改变功放的输出电流时，可以从DJ型测力表上读得相应激振力的大小。被激构件的相对位移振动量可通过振动测量仪上读出，或送记录仪中与信号发生器联动作出频响特性曲线的记录。另外，物体的振动亦可用其它形成的拾振器在任意部位进行拾取。若在选定频率下进行激振，可作出对应频率下的部件振型分析。
