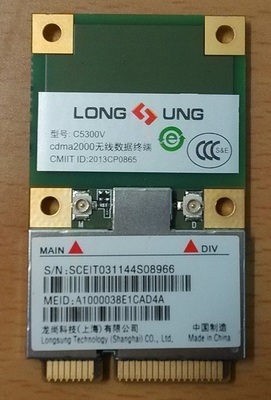

C5300V模块主要特性列表
产品特性
描述
电源电压
3.0V～3.6V（推荐值3.3V）
工作频段
Single-Band 800MHz
数据业务
EV-DO
下行3.1Mbps，上行1.8Mbps
EV-DO Rev 0
下行2.4Mbps，上行153.6Kbps
CDMA 1x
下行153.6Kbps，上行153.6Kbps
语音业务
IS-127 and IS-733-A Optional Vocoders
来电显示、呼叫转移、呼叫保持、呼叫等待和三方通话等
短信业务
点对点MO、MT
短信小区广播
支持Text和PDU模式
工作温度
正常工作温度：-20℃～+65℃
受限工作温度：-30℃～+75℃
存储温度：-40℃～+85℃
ESD
VBAT，GND：空气放电±8KV，接触放电±4KV
射频天线接口：空气放电±8KV，接触放电±4KV
其它接口：空气放电±4KV，接触放电±2KV
发射功率
0.25W
接收灵敏度
-106dBm
功耗
关机漏电流：50uA
Sleep模式：4mA
Idle模式：45mA
通话模式：260mA
数据模式：500mA
接口连接器
PCI express Mini Card接口
Hirose’s U.FL-R-SMT-180 50ohm 天线连接接口
PCI express Mini Card接口
电源接口（5pin VBAT，14pin GND）
1路USB2.0 High-Speed接口
1路UART接口（可用作GPIO）
1路标准RUIM/UIM卡接口（支持3V、1.8V RUIM/UIM）
1路模拟音频接口
1路PCM接口（可用作GPIO）
2路硬件复位接口
1路IIC接口
1个PWM信号输出接口
1路2.6V电压输出
1个VRTC
2路GPIO
天线连接口
1个主RF连接器，匹配50Ω阻抗特性天线
1个分集接收RF连接器，匹配50Ω阻抗特性天线
结构尺寸
26.5mm×30.0mm×4.6mm用户自选
51.0mm×30.0mm×4.6mm
重量
6.0克
固定方式
接地螺丝孔（2个）
模块测试点
共19个测试点：
JTAG接口10个
VBAT 1个
GND 2个
RUIM接口4个
USB接口2个
AT命令
支持标准AT指令集Hayes 3GPP TS 27.007 和 27.005
支持LongSung扩展AT指令集
认证
CTA
RoHS
