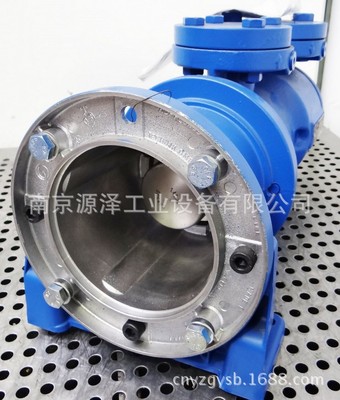

现货供应AFM40R46U-W197三螺杆泵 ALLWEILER磁力驱动三螺杆泵
替换原SPF-M40R46三螺杆泵
类型
磁力驱动三螺杆泵 ALLWEILER 型号 AFM40R46U-W197
材质 铸铁 驱动方式 电动 性能 无泄漏
用途 燃油输送泵 输送介质 燃料油 浆液 泵轴位置 边立式
流量 1.29（m3/h） 扬程 150（m） 转速 960（rpm）
吸入口径 32（mm） 排出口径 25（mm） 效率 90%
输出流量 22L/min 电压 380（V） 功率 3（kw）
规格 AFM40R46U-W197
ALLWEILER磁力驱动三螺杆泵是完全无泄漏的泵，特别适合用于一些流程工业和环境工程输送性质恶劣，如有毒、腐蚀性强、放射性、易爆和高温等容易破坏常规轴封的介质，以及价格昂贵的介质。它具有无泄漏、环保、安全性高、结构紧凑和很少维护等优点。
磁力驱动部分则主要由磁性联轴器和无磁性的隔离套组成。磁力驱动三螺杆泵泵体外侧是由一个相同性质的磁性转子和驱动端相连，驱动端的转矩通过磁场（而无须 通过机械连接）传导至泵。磁性联轴器有馕个旋转体：内套和外套。外套的内壁镶有高强磁性材料，当它旋转时，磁场就穿过薄壁壳体，到外壁镶有磁性材料的内 套，两者完全以同一转速旋转。介质被完全包容在泵的内部，故而不会泄漏。为了冷磁性联轴器涡流损失的热量，利用输送的介质从排出腔端通过轴进入隔离套，同 时介质也直接润滑了滚动轴承，这小部分起冷却和润滑作用的引入介质，再流回到泵的进口处。
磁力驱动三螺杆泵磁性联轴器必须避免诸如焊渣、钢铁颗粒等进入，否则就会受到严重损坏，因而需要磁性微粒过滤器进行过滤。磁力驱动泵拆卸时，无论是拆卸的 场地，还是放置有磁性的内套和外套，都必须保证没有如铁屑等能被磁性物吸附的杂质。而且两个磁套之间应保持足够远的安全距离，再用干净的布料缠包，防止磁 性吸附杂质。总之必须注意到某些零件具有磁性这一特殊性。
AFI系列燃油/AFT燃油泵/德国ALLWEILER燃油泵/AFI-T三螺杆泵/AFM磁力驱动三螺杆简单介绍：
ALLWEILER三螺杆泵/AFI三螺杆泵/AFI-F三螺杆泵/AFT三螺杆泵/AFT-T三螺杆泵/AFT-T双联三螺杆泵组/AFM磁力驱动三螺杆泵组/原装德国燃油泵/ALLFUEL泵
Three Screw Pump
Product deion
Series
ALLFUEL
Fuel Oil Injection Pump
AFI
Fuel Oil Injection Pump
Unit
AFI-F/AFI-T
Fuel Oil Transfer Pump
AFT
Fuel Oil Transfer Pump
Unit
AFT-F/AFT-T
Fuel Oil Pump
Magnetic Coupling
AFM
Fuel Oil Pump Unit
Magnetic Coupling
AFM-F/AFM-T
SN/SM
Engineering Pump
Medium Pressure
SN
Engineering Pump
High Pressure
SM
Engineering Pump
Magnetic Coupling
SN...AR..M
TRILUB
Low Flow, Low Pressure
Lube Oil
TRE
Medium Flow, Low Pressure
Lube Oil
TRF
Medium Flow, Low Pressure
Lube Oil
TRL
High Flow, Low Pressure
Lube Oil
TRQ
EMTEC
Machine Tool Emulsion Pump
EMTEC
ALLUB
Vertical Installation
Lube Oil
RUV
VKF
Lubricating Liquid
VKF
VH
High Pressure
Up To 280bar
VH
ALLFUEL AFM-T, AFM-F AND AFM for applications up to 40 bar
Main Applications
Cargo pump, crosshead lube-oil pump, cylinder oil transfer
pump, fuel pump light/heavy oil, diesel oil, heavy oil feeder
pump for separator, heavy oil preliminary pressure pump,
hydraulic pump, lube oil circulation pump, stern tube
lube-oil pump, winch pump.
Design
Self-priming three-screw pump with one driving spindle
and two idler spindles acting as rotating element for handling
of chemically neutral and lubricating liquids up to 40 bar.
Compact single or twin units, with mechanical seal or
magnetic coupling. The thread flanks are virtually free
of loads and are not subject to wear. The pumped liquid
lubricates all sliding parts and can be categorized as full fluid
friction. Main fields of application are oil-fired syst, tank
syst and as lube-oil pumps in virtually all areas of
industry. They are also used to generate pressure in oil
hydraulic syst of all types.
PERFORMANCE DATA
Capacity: 110 m3/h
Discharge pressure: 40 bar
Viscosity: 1.0 - 760 m
Fluid temperature: 150°C max
ALLWEILER三螺杆泵
ALLWEILER（德国）是的螺杆泵，以技术、质量优良而著称。自140多年前创立以来，产品广销世界各地，应用于能源、食品、石油、液压、造船、造纸、化工、汽车、机械加工等诸多领域。不懈的追求，使其在三螺杆领域一直处于的地位。
ALLWEILER 三螺杆泵产品系列，应用面广。可输送润滑性、非润滑性、无腐蚀性、腐蚀性、无磨蚀性、磨蚀性流体介质，还可输送乳化液、清水、海水等。安装方便，有卧 式安装、立式安装、法兰安装、油罐安装等多种安装形式，还有应用于零泄漏场合的磁力驱动泵。压力覆盖范围宽，其高压泵标准产品出口压力可达280bar。
ALLWEILER三螺杆泵参数表
类 别
系 列
压力 bar
流量 L/min
介质粘度 mm2/s
温度 ℃
燃油泵
BA
6
108
-
150
双联油泵
ZA
6
108
-
150
低压润滑油泵
TRILUB
16
7500
2-800
150
中压油泵
SP...
40
107
3-750
150
中压油泵
SN...
64
5300
60000
250
磁力驱动泵
SN...M
64
3500
2000
250
