以太网开关量输入输出 遥信模块 远程采集控制转网络概述：

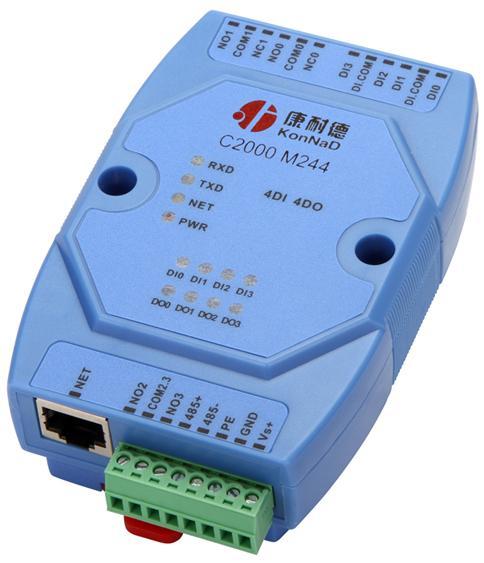

M244为4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，DO为2路C型继电器和2路集电极开路输出。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持多16级级联，使得MD44，MD82，MD88，MD16、MDA8等RS485采集模块能够通过成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供6年质保服务。
以太网开关量输入输出 遥信模块 远程采集控制转网络特点：
→4路数字量输入；
→4路数字量输出；
→模拟量输入；
→I/O与系统完全隔离；
→采用Modbus TCP通信协议；
→RS485接口可作为扩展接口，连接MD44、MDA8、MD82、MD88、MD16等模块；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→方便安装。
数字量输入接口
DI
4路干接点输入
DI保护
过压小于240V ，过流小于80mA
数字量输出接口
DO
2路C型继电器 2A 30VDC/1A 125VAC0,1路）
2路集电极开路输出30V 500mA2,3路）
DO保护
过压小于60V,过流小于500mA
网络通信参数
接口类型
RJ-45
速率
10/100M自适应
通信协议
Modbus TCP
嵌入协议
ARP，ICMP，IP，TCP，UDP，DHCP,DNS
设置方式
设置程序
串口通信参数
波特率
9600
数据位
8
奇偶效验
无
停止位
1
流量控制
无
地址
1-255
串口保护
串口ESD保护
1.5KV
串口防雷
600W
串口过流，过压
小于240V，小于80mA
电源参数
电源规格
9-24VDC 推荐12VDC
电流
200mA@12VDC
浪涌保护
1.5kW
功耗
小于2W
电源过压，过流
60V，500mA
工作环境
工作温度、湿度
-25~85℃，5~95%RH，不凝露
储存温度、湿度
-60~125℃，5~95%RH，不凝露
其他
尺寸
72.1*121.5*33.6mm
保修
6年质保
