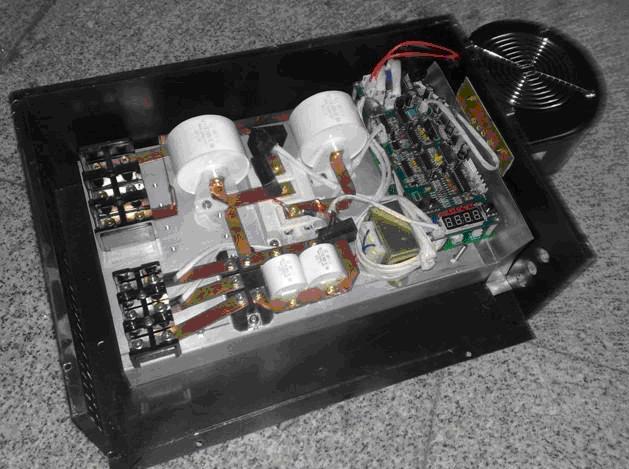

一、模具电磁加热炉技术参数：
1、用途：与模具加热炉使用，用于模具加热
2、加热方式：感应磁能加热
3、输入功率：8～15KW
4、振荡频率：10K～15KHZ；
5、支持线圈与负载的距离：30～80mm；
6、电源接线方式：三相四线制；
7、电感量：150uH；线圈线径大小：25mm2
8、操作方式：闭合启动，断开停止
系统接线说明及示意图：
二、本公司电磁加热控制器优势
1、电源采用宽电压设计，310V～440V恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用原装进口英飞凌300A IGBT模块半桥串联谐振结构，产量更稳定，抗干扰能力更强，长时间连续工作不烧板；
3、控制器采用铜条搭桥结构，电性能更加稳定；
4、增加PID接口控制功能，0～5VDC控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；
5、自带数码显示器可方便显示工作电流、工作频率、IGBT温度、PWM参数，还可设置工作时间，即时间到了控制器自动停止工作须输入特写的密码方可重新启动，特别适合电磁加热节能改造推广，以防收款困难问题与纠纷；
6、引起日本技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，2010年全年返修率2.5％；
7、统一保修1年，产品终生服务，让您无后顾之忧；
三、显示面板说明：
四、安装调试方法：
1、按上面参考电感量做好线圈，后接入电源，通过功能切换键切到电流显示状态；
2、用软启动使主机工作起来，数值显示从小到大，平稳后显示约为3D00-3F00表示电流显示正常（若显示小于3D00则说明电流偏小，可适当减少电感量或按照以下第4步进行操作）
3、通过功能切换键切到频率显示状态时显示为16-18K时表正常；
4、再用钳表测输入电流，是否达额定输入电流，要是达不到就通过电位器顺时针调节，调节时注意，要是电流显示值变小了，就不能再调节，可能是电感量过大了，需要减小电感量；
五、时间制定方法：
通过功能切换键切到DATE显示状态，再通过调节键调节需要时间，00-255之间调节，调节好后，按确认键3秒钟后即可；取消时通过功能切换键切到M显示状态，再通过调节键输入密码（注意：显示M状态时有两个，一个是调节低两位数，一个是调节高两位数；按功能键次显示时调节低两位数，再按一下功能键是显示时调节高两位数），输入密码对后，再键下“取消”键3秒种就取消了。
注意：要是时间定好后就不能再定时间了，需输入密码取消后方可再输入时间。
应用实例：
以上加热模具，距离达6cm，20分钟时温度达到650℃
目前有客户（机械研究所）用该产品（10KW）带动6组线圈（串/并联）用于某设备配套生产，如以下照片：
厦门昕锐节能技术有限公司，致力于节能产品的研发、生产和销售。电磁加热︱电磁感应产品有半桥2.5KW～全桥60KW系列化，是国内产品系列的元老级厂家，产量稳定，抗干扰能力强，性价比极高，目前产品海内外，主要应用于各种塑料机械（注塑机、吹膜机、拉丝机、造粒机等）节电改造及工业、商用加热类设备的配套生产。欢迎垂询、订购！
