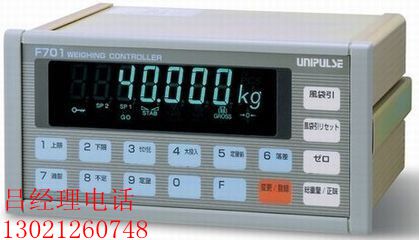

Unipulse（尤尼帕斯） F701称重显示控制器
F701称重显示控制器产品介绍：
F701称重显示控制器是日本Unipulse公司开发的新型称重显示控制器，可广泛应用于料斗秤、灌装秤、分检秤和配料系统等。
F701称重显示控制器采用7位（字高18.5mm）高亮度荧光数字显示管，同时具有状态显示，显示各设、目标值等。其功能参数可通过键盘直接输入和修改。
输入信号灵敏度：0.5μv/字
高稳定性：可进行模拟及数字滤波 100次/秒高速A/D转换和数字处理能力。
显示分辨率：1/10000、扩展显示1/40000
单位：lb、N、kg、g、t、无（任选）
重量显示：5位
可设定、储存、锁定各设定值，锂电池有效期为7年。
Unipulse公司特有的SI/F串行接口
应用说明：
F701可用于三速设控制，喂料和卸料门的控制。落差自动补偿功能以达到控制喂料的精确度。
SI/F可连接打印机和远程显示，能打印日报和其他所需项目。（需配的打印机）
远程显示能显示毛重、净重、皮重和累计量。（需配的远程显示器）
可选配BCD并行数据输出接口，RS-232C、RS-485、D/A转换接口。
技术参数：
激励电压：DC10V±5%
激励电流：120mA（可接4-350Ω传感器）
允许传感器输出灵敏度范围：1.0 ~ 3.0 mV / V
工作电源： 100 ~ 220 V AC +10%-15%（ 50 / 60 Hz ）、 15VA
工作环境： - 10 ℃ ~ + 40 ℃ 湿度＜85%
外观尺寸：192×96×150mm
开孔尺寸：186×92mm
重量：2.2kg
Unipulse（尤尼帕斯） F701-C称重控制器
F701-C称重控制器产品介绍：
F701-C秉承日本UNIPULSE株式会社产品一贯、、的理念，为您带来投料、排料、重力加速度校正、自动落差校正等丰富程序功能，是您的产品更具竞争力。
高达200次/秒高速A/D转换速率；对应给料、排料等丰富程序功能；称重保持功能
自动累计&8226演算功能；可自动累加计算出一个称重工程结束时的重量值（总重/净重）。能根据累计的重量值来进行&8226小&8226平均&8226标准偏差等的演算。
紧凑型设计
１４４Ｗ×７２Ｈ的小型ＤＩＮ型号，在传感器的连接部位采用了不占用空间的螺丝端子台设计方式。端子台是可以从机体拆除的双片型。
技术参数：
模拟部
激励电压 ＤＣ１０Ｖ±５％ 输出电流１２０ｍＡ以内
远程读出方式 （能多并列连接３５０Ω的传感器４只）
零调整范围 ０～２ｍＶ
模糊调节：通过模糊调节电路进行数字控制
精确调节：通过数字处理电路进行自动控制
小输入感度 ０.３μＶ/ｃｏｕｎｔ
精度
非线性：０.０１％ＦＳ以内（Ｔｙｐ ０.００５％/ＦＳ常温）
零偏差：０.２μＶ/℃ＲＴＩ以内（Ｔｙｐ ０.１５μＶ/℃）
增大偏差：１５ｐｐｍ/℃以内（Ｔｙｐ ５ｐｐｍ/℃）
模拟过滤器
贝塞尔低通过滤器（－１２ｄＢ/ｏｃｔ）
可从２Ｈｚ、４Ｈｚ、６Ｈｚ、８Ｈｚ中选择
Ａ/Ｄ变换器 速度：２００次/秒 分辨率：２４ｂｉｔ（二进制）
小指示分解能
１/１００００（１/４刻度有效时） １/４００００（１/４刻度无效时）
第二位的校正
等效输入校正
第二次校正时的小指示分辨率：１/１０００（常温）
显示部分
表示器
主显示：字高１０.４ｍｍ荧光显示管数字表示（７位）
副表示：字高４.０ｍｍ 荧光表示管数字表示（１８位）
重量表示
主显示 ５位 符号：位做负数表示
单位 可从ｔ、ｇ、ｋｇ、Ｎ、Ｉｂ、无 中之间任意选择
称量值 能从０～９９９９９的范围设定
小刻度 能从１～１００的范围设定
小数点位 从０、００、０.００、０.０００中选择
超量程显示 Ａ/Ｄ变换器输入超量程/净重超过量程/称量值＋９刻度/总重超量程
中心零点显示 真实零点或称量值中心
表示次数 从３、６、１３、２５次/秒中选择（系统速度２００次/秒）
状态表示 ＳＰ１、ＳＰ２、ＳＰ３、零附近、保持、零异常、稳定、皮重、净重、零点
Unipulse（尤尼帕斯）F701-S高标准型称重仪表
产品简介：
F701-S是一款型称重仪表，是超低漂移的放大器，高速采样，自动计量机上搭载计量功能、控制输入输出等结构和多样化功能的称重仪表。
技术参数：
模拟部分 激励电压 DC5V±5％ 输出电流：90mA以内远程操作方式 （可以并联6个350Ω的传感器）
信号输入范围 －0.5～3.0mV/V 0～3.0mV/V OIML R76-1对应时
零点调整范围 数字演算的自动调整方式－0.2～2.0mV/V 0～2.0mV/V OIML R76-1对应时
量程调整范围 数字演算的自动调整方式0.3～3.0mV/V 0.6～3.0mV/V OIML R76-1对应时
小输入分度 0.15μV/count 0.5μV/count OIML R76-1对应时
精度 非线性 0.01%/FS以内
零点漂移 0.025μV/℃ RTI typ
量程漂移 1ppm/℃ typ
A/D转换器 速度：300次/秒 分辩率 ：24bit （二进制）
显示部分 显示器字高18.5mm 液晶模块显示数字 7位
副显示: 字高7.3mm（14位）
显示値5位 符号:上位是负号
累计值显示 9位 ※可切换到 累计次数（4位）,定量（5位）,代码（1位）
显示次数 可选择1、2、5、10、20 次/秒（系统速度是300次/秒）
状态显示 CLAMP／SP3／SP2／SP1／HOLD／COMPL.ZT／ZALM／STAB／TARE／NET／GROSS／NZD.CHG／HI LIM／HI／GO／LO／LO LIM／CZ／LOCK
设定部分 设定项目上限／下限／近零／大投入／定量前／落差／过量／不足／定量／比较禁止时间／判别时间／完成信号输出时间／补正时间／自动落差限值／称重功能1／称重功能2／皮重设定／皮重显示／数字低通滤波器／移动平均式数字滤波器／MD／ZT时间／ZT幅／积算比较选择／积算定量（上位4位）／积算定量（下位5位）／积算次数／称重功能3／功能键禁止. LOCK／外部输入选择1／外部输入选择2／外部输出选择1／外部输出选择2／错误输出选择／预备输出选择／密码输入／封袋输出时间／卸料时间／计量开始时间／AZ次数／判定次数／顺控模式1／顺控模式2／补充促进设定值／扩展功能选择1／扩展功能选择2／标定重量值／称量值／小分度／DZ限制值／显示选择1／重力加速度补正／净重超量／总重超量／RS-485 I/F设定／通信类型／RS-485 ID／发射延迟时间／零点校正／量程校正／等价输入校正
外部信号 订购 PNP（Source）型，NPN（Sink）型时可以选择
外部输出信号大投入／中投入／小投入／完成 ／卸料／封袋／错误选择1,2／输（16点） 出选择1～6／预备1,2 信号ON的时候，输出晶体管为ON。
※有必要在外部准备电源
外部输入信号运转允许／称重开始／停止／卸料指令／手动卸料／卸料门开（16点） 累计复位／输入选择1～6／代码1,2,4接点（继电器，开关等）或者是无接点（晶体管，集电极开关输出的TTL等）连接可能 ※有必要在外部准备电源
接口 RS-485通讯接口（从Modbus-RTU，独自格式中选择）
一般性能 电源电压 AC100～240V＋10％－15％ （自由电源50/60Hz
