适用范围

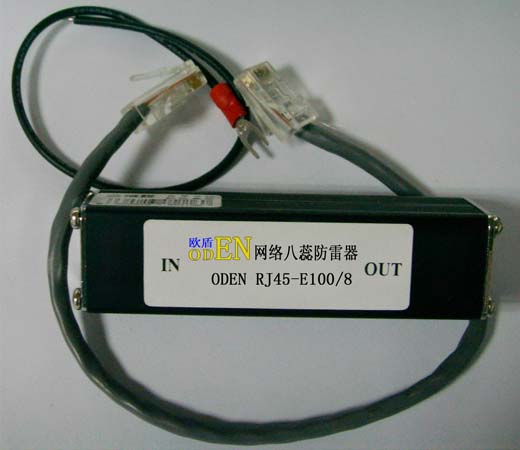

ODEN网络防雷器主要用于局域网数据、信息传输线及其设备的防雷击、感应过电压保护，适用于各种计算机网络、服务器、路由器、HUB、交换机、宽带等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护，串联安装于防雷分区LPZ1-3界面之间的网络设备RJ45接口上。
功能特点
响应时间短，在10纳秒内；插入损耗低。
当雷击侵入时，无需中止用电设备，不影响正常运作；过流自断开，自恢复。
采用多级保护电路，残压水平低，PCB采用微带设计，隔离好干扰低。
数据传输率高，使用频率范围大。
外观设计新颖，体积小安装方便；使用方便,无须维护。
主要技术参数
型号 RJ45-E100/24 RJ45-E100/12 RJ45-E100 RJ45-E100/8
保护线路口数 24路 12路 单路4芯线 单路8芯线
持续运行电压 Uc 8V
传输速率 Vs 100Mbps
保护水平8/20μs Up 15V
标称放电电流
(8/20μS) In 5KA
放电电流
(8/20μs) Imax 10KA
响应时间Ta ≤10ns
插入损耗 Ae ≤0.5dB
安装模式 串联
接口形式 RJ45
保护线路
（RJ45接口） Pin1-8 Pin1-8 Pin1，2，3，6 Pin1-8
