电池片EL缺陷检测仪
设备用途:该设备用于检测太阳能电池组件有无,如隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常现象。

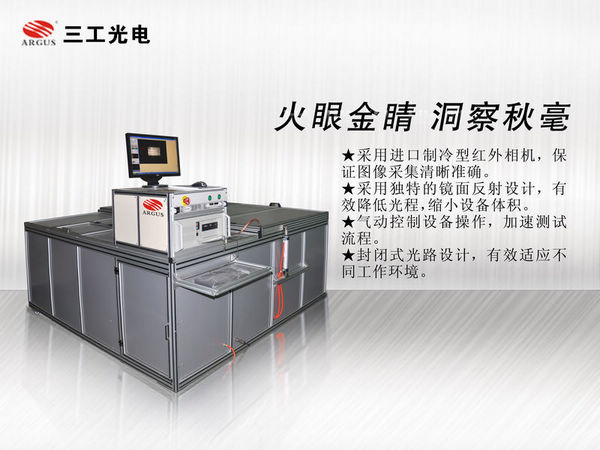

太阳能电池片EL缺陷检测仪
参数及说明
检测尺寸 2000mm x 1400mm
分辨率 3032H x 2016V 1392H x 1040V
光学尺寸 1.8 Inches 2/3 Inches
帧 率 3 fps 15fps
像素尺寸 7.8um x 7.8um 6.45um x 6.45um
信 噪 比 >56dB
动态范围 60dB
曝光时间 1Ms - 60Min 1/5000s - 2s
曝光控制 自动、手动
产品概况: 的EL检测技术及元件，清晰、准确、地检测出各种组件缺陷，细节表现完美:
双功能型集成了EL缺陷检测功能和红外热成像功能，实现了电池片各种缺陷检测一机完成，大大的提高了工作效率，降低了设备成本和人工成本。
1.一键式全自动操作，样片的进样、检测、出样片等操作一键完成。
2.采用的积分式高分辨率制冷型红外增强CCD探测器，图像达到600万有效像素，在红外光谱区具有世界的响应效率。
3.采用超大靶面CCD，靶面尺寸达到22mm×15mm，接收光量是其它CCD的3-5倍。
4.使用非鱼眼镜头，避免了鱼眼镜头产生的图像扭曲、图像变形、边缘阴暗等无法克服的缺陷，消除了以上问题所产生的致命误差。
5.采用大尺寸光学镜头（镜头直径∮52mm）而非工业镜头，接收光量是普通工业镜头的8-10倍。
6.检测效率，采用国际的成像系统，图像快成像时间可达毫秒级。
太阳能电池片EL缺陷检测仪技术规格:
EL电池组件缺陷检测系统型号 OPT100A OPT100F（EL及红外热成像双功能型）
系统操作 一键式全自动操作
成像时间 0毫秒 -10分钟 可调节
CCD类型 积分式低制冷型红外增强CCD
图像有效像素 不小于600万像素
CCD制冷温度 达到-40°
CCD靶面尺寸 不小于22 mm × 15 mm
红外效果 红外增透型：镜头加装专门的红外增透镜片，使红外线的透过率超过97%
镜头尺寸 大尺寸进光镜头，镜头直径不小于∮52mm
软件功能 缺陷标注、缺陷统计、自动存储、自动生成word检测报告、自动图片检索、自动报告检索等
word检测报告功能 自动调入图片、自动统计红外图像所标注的各种缺陷数量
红外热成像 无 有
红外热成像分辨率 无 1°C
红外热成像测温范围 无 0-200°C
太阳能电池片EL缺陷检测仪主要用途:
太阳能电池片EL缺陷检测系统广泛应用于层压前及层压后的太阳能组件缺陷检测，能够准确地检测出如：微隐裂、裂片、破洞、断栅、焊接缺陷、单片效率不均匀、反向电流大等缺陷。
关于价格：
在接到客户咨询的时候，经常问到的一个问题就是激光设备的价格，在激光行业中大大小小的生产商家有不少，每个厂家的设备价格价格差异很大，这是根据产量、售后服务以及配置来决定的，而选择什么样的激光设备就要看你的什么加工材料需要达什么样的精度、速度和效率。武汉三工光电作为过硬的产量和完善的售后服务而言价格从2万到几十、一百多万都有，一台普通机架激光切割机只用于切割，工作幅面在1个平米内的是的2-3万，如果你在需要切割的同时，还需要雕刻，排版，自动识别，打标，进口部件等，就七八万，十几万了。
总之没有的设备，只有适合你的设备！
