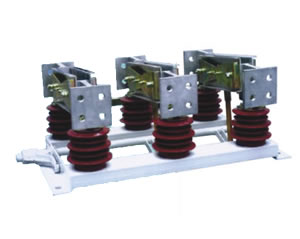

GN22-12系列户内高压隔离开关是三相交流50Hz高压开关设备,适用于额定电压12kV及以下的输配电网络中,作为有电压而无负载的情况下接通、切断和转换线路用。产品符合GB1985《高压隔离开关和接地开关》要求。
二、主要技术参数
产  品
型  号	额 定
电 压
(kV)	额 定
电 流
(A)	4S额定短时
耐受电流
(KA)	额定峰值
耐受电流
(KA)
GN22-12/2000	12	2000	40	100
GN22-12D/2000
GN22-12C/2000
GN22-12/3150	12	3150	50	125
GN22-12D/3150
GN22-12C/3150
GN22-12/4000	12	4000	50	125
GN22-12D/4000
GN22-12C/4000
GN22-12/5000	12	5000	63	160
GN22-12/6300	12	6300	100	250
GN22-12/8000	12	8000	100	250
三、结构简介
 本产品为三相闸刀式开关,每相的导电元件由支柱绝缘子固定于底架上,触头结构设计便于母线的布置与连接。操作运动系统为一常规四杆机构,其主轴转动角度约95° ;接触压力由特殊设计的传力机构,通过由磁锁板组成的杠杆系统放大后产生;触刀由铜板弯折成槽状以提高机械一电气性能。开关接触可靠,具有一定自洁能力。
