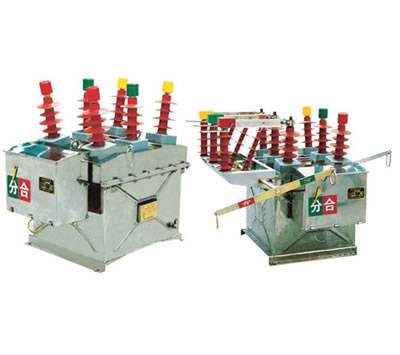

KEZW8-12一体化真空开关计量箱主要由真空断路本体及计量用组合互感器组成。适用于额定频率50Hz，额定电压6-10kV电力系统的分支及变压器中作预付费的计量和保护。计量互感器内置在真空断路器不锈钢箱体内，节省了用户的安装费用。一体化真空开关计量箱采用全封闭结构，具有开断性能稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。
a. 断路器导电回路由进出线硅橡胶套管、导电支架、真空灭弧室等组成。
b. 弹簧操作机构为CT23-D型电动操作机构，操作电源由开关内置电压互感器提供。
c. 计量用组合互感器内置在真空开关箱体内，为环氧树脂真空
浇注。具有体积小，免维护的特点。电流互感器精度为0.2S，计量准确。
d. 断路器可装设二相或三相保护用电流互感器，提供保护信号。
二、图示
一次系统图如下：
内部结构如图
三、技术参数
一体化真空开关计量箱的主要技术参数
序号 项目 单位 数值
1 额定电压 kV 12
2 额定电流 A 630
3 额定频率 Hz 50
4 额定短路开断电流 kA 20
5 额定短路关合电流 kA 50
6 额定短时耐受电流 kA 20
7 额定短路持续时间 s 4
8 额定绝缘水平 1min工频耐压 干试 kV 42
湿试 kV 34
雷电冲击电压（峰值） kV 75
9 额定操作顺序 0-0.3s-CO-180-CO
10 额定短路开断次数 次 30
11 机械寿命 次 10000
12 电压互感器变比 6，10kV/ 100V
13 电流互感器变比 25-1250/5A
14 电流互感器精度 0．2S
一体化真空开关计量箱安装示意图
