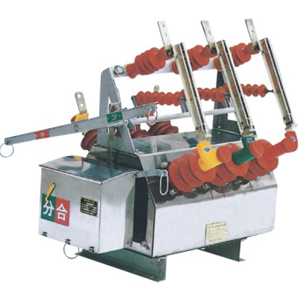

ZW6-12/630-16（20）型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。 主要用于农网和城网作分、、合负荷电流过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
◎使用环境条件
a.周围空气温度：上限+40℃下限-40℃；
b.海拔：<200m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度
◎型号意义
◎主要技术参数
1 断路器的装配调整参数见表1
序号
项目
单位
参数
1
触头开距
mm
9±1
2
触头超程
9±1
3
平均合闸速度
m/s
0.6±0.2
4
平均分闸速度
1.0±0.2
5
触头合闸弹跳时间
ms
≤2
6
三相分闸同期性
ms
≤2
7
合闸时间
s
≤0.1
8
分闸时间
操作电压
≤0.06
操作电压
≤0.1
9
每相回路直流电阻
μΩ
≤200
10
相间中间距（灭弧室端）
mm
193
2.断路器的额定技术参数见表2
序号
名称
单位
参数
1
额定电压
KV
12
2
额定绝缘水平
1min工频耐压
干式
KV
42
湿式（对地）
34
雷电冲击耐压（峰值）
75
3
额定电流
A
630
4
额定频率
HZ
50
5
额定短路开断电流
KA
12.5 16 20
6
额定短路关合电流（峰值）
31.5 40 50
7
额定峰值耐受电流
31.5 40 50
8
额定短时耐受电流
12.5 16 20
9
操作顺序
分-0.3s-合分-180s-合分
10
额定短路电流开断次数
次
30
11
机械寿命
V
10000
12
额定操作电压配CT弹簧操作机构
DC24 48V AC DC110V 220V
13
触头允许磨损厚度
mm
3
14
过电流脱扣器额定电流
A
5
15
重量
kg
130(标准)
