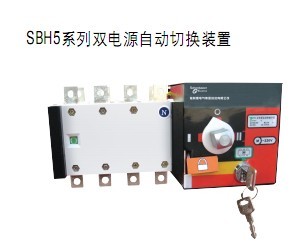

SBH5系列双电源自动切换装置
产品概述SBH5系列双电源自动切换装置是集开关与逻辑控制于一体，无需外加控制器，真正实现机电 一体化的自动转换开关，具有典雅检测、频率检测、通讯接口、电气、机械互锁等功能，可实现 自动、电动远程、紧急手动控制。 操作时由逻辑控制板一各种逻辑名利inglai管理电机、变速箱的操作运行来实现，电机带动开 关弹簧蓄能，瞬时释放的加速机构，接通分断电路或进行电路转换，通过明显可见状态实现 安全隔离，极大的提高了各项电器性能与机械性能。SBH5系列双电源自动切换装置整体设计为金属外壳，小巧坚固。SBH5系列双电源自动切换 装置控制部分为金属外壳，开关部分采用玻璃纤维不饱和和聚酯树脂制造外壳，有较强的介电性 能，防护能力和可靠的操作安全性。 开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离 等。主要技术性能参数
约定发热电流lth1000A 1250A1600A 2000A 2500A3200A 额定绝缘电压Ui（V）1000V 额定冲击耐受电压UimpKV 12KV 额定工作电压Ui（V） AC440V 额定工作电流le（A）AC-50 1600 2000 2500 3200 AC-331000 1000 1000 1250 1250 1250 AC-351000 1000 1250 2000 2000 2500 额定接通能力10le 额定分断能力8le 额定限制短路电流KA10012080 额定短时耐受电流IS50JA 55KA 转换时间 Ⅰ-0-Ⅱ或Ⅱ-0-Ⅰ（s）1.2S 2.4S 控制电源电压DC24V 48V 110V AC220V 电机能耗额定控制电压 启动440W 600W 正常98W 120W 重量（kg） 4极36 40 49 95 98 135
性能及特点 1、采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）； 2、采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠， 3、采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要； 4、执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小； 5、操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节 能显著； 6、执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉； 7、具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离； 8、安全性能好，自动化程度高，可靠性高，适用寿命8000次以上； 9、机电一体化设计，开关转换准确、灵活、顺畅，采用国际的逻辑控制技术，抗干扰能力 强，对外物干扰； 10、具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（I- 0-11） 11、安装方便，控制回路采用接插式端子连接； 12、四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控 制操作。
SBH5系列双电源自动切换装置
型号 面价（元）
SHB5-100/4 1850
SHB5-16O/4 2910
SHB5-250/4 3600
SHB5-400/4 4510
SHB5-630/4 5450
SHB5-1000/4 16200
SHB5-1250/4 18600
SHB5-1600/4 20800
SHB5-2000/4 48500
SHB5-3200/4 53900
