一、概 述：

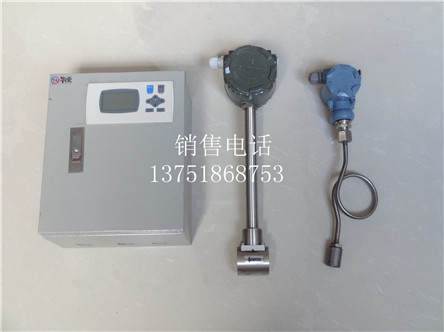

LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、工作原理：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图一所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
fSt.V/〔（1-1.25d/D）d〕
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数
V－流体的平均流速
d－柱体流面宽度
D-管道内径
在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
三、仪表特点和用途：
特点:
□无可动部件，长期稳定，结构简单便于安装和维护；
采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
□采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
由软件对仪表系数非线性进行修正，提高测量精度；
□压力损失小，量程范围宽；
□采用EEPROM对累积流量进行掉电保护，保护时间大于10年；
用途:
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、技术参数：
公称通经（mm） 15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质 1Cr18Ni 9Ti
公称压力（Mpa） PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被测介质温度（℃） －40～+250℃ ；－40～+350℃
环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级 测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比 1:10；1:15
阻力损失系数 Cd2.6
输出信号 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电电源 传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线 STVPV3×0.3（三线制），2×0.3（二线制）
传输距离 ≤500m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
允许振动加速度 1.0g
五、仪表选型参数：
一般液体和气体适用流量范围
口径
mm 液体 气体
流量 m3/h 频率 Hz 流量m3/h 频率 Hz
20 1~10 40~396 5.5~50 218~1982
25 1.6~16 32~325 8.5~70 172~1420
40 2.5~25 13~130 22~220 115~1147
50 3.5~35 9~93 36~320 96~854
65 6.5~68 8~82 50~480 61~583
80 10~100 6~65 70~640 45~417
100 15~150 5~50 130~1100 43~367
125 27~275 5~47 200~1700 33~290
150 40~400 4~40 280~2240 27~221
200 80~800 3~33 580~4960 24~207
250 120~1200 3~26 970~8000 20~171
300 180~1800 2~22 1380~11000 17~136
* 表中频率为理论值。液体使用流量范围的测试条件是常温水（t20℃，ρ1000Kg/m3）。气体使用测量范围的测试条件是常温常压的空气（t20℃，P101.325Kpa，ρ1.205 Kg/m3）
B. 已知标准状态下的体积流量换算成工况下的体积流量 一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm3/h），简称“标方”。按以下公式先将标准状态体积流量换算成工况状态体积流量，即 立方米/小时 （m3/h）然后再与表2适用流量范围进行比较。
式中：Q工：被测介质工况状态下的体积流量。（m3/h）
Q标：被测介质标况状态下的体积流量。（Nm3/h，20℃，0.1013MPa压力下）
T标：被测介质工况状态下的介质温度。293.15K
P工：被测介质工况状态下的介质压力，表压。MPa
C. 对于饱和蒸汽，可按表3所给质量流量的范围对照选取。
D. 对于过热蒸汽，则应先对照过热蒸汽表（表4）查出其相应温度及压力取压力：表压+1下的密度值，然后根据给定的质量
流量通过下式计算出对应的体积流量，再与表2相应口径气体流量对照选型。
六、涡街流量仪表选型表（符合JB/T9249-1999标准）：
LUGB/E系列涡街流量仪表选型表
型 谱 说 明
LU 涡街流量仪表
G 传感器
检测
方式 B 压电式传感器
E 电容式传感器
连接方式 1 仅对满管型 法兰连接型
2 仅对满管型 法兰卡装型
3 仅对插入型 简易插入型
4 仅对插入型 球阀插入型
测量介质 2 液体
3 气体
4 蒸汽
公称通径 02
…
30
DN25
… 单位：mm
DN300
使用环境 P 普通型
B 防爆型
输出信号 1 脉冲输出
2 4～20mA电流输出，液晶显示
3 RS-485通讯
4 电池供电，不带温度、压力补偿
选型
说明 例如： LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽
仪表通径为DN50,普通 4～20mA电流信号输出
