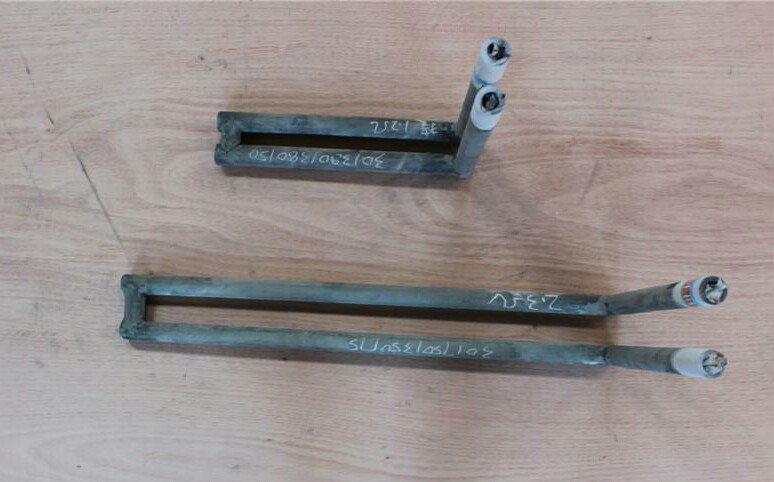

直角硅碳棒在空气中被加热后，表面形成致密的氧化硅膜，变成抗氧化的保护膜，起到延长寿命的作用。近年来，开发了各种涂层以防止硅碳棒老化，用于有各种气体的炉内。
（2）给硅碳棒加的电流量越大，它的表面温度越高。建议使用尽量小的表面负荷密度（功率）。请注意硅碳棒冷端记载的数值为空气中1000℃的电流、电压，与实际使用不一定相符。一般情况下，硅碳棒表面功率是由炉内温度和表面温度的关系求得，建议使用极限密度的1/2-1/3数值的表面功率（W/ cm2）
（3） 连续使用硅碳棒时，希望缓速增加电阻以维持长寿命。
（4） 硅碳棒尽可能并联。如果阻值不同，串联时电阻高的负荷集中，导致某一个元件电阻增加，寿命变短
（5） 直角硅碳棒的温度分布特性，新出货时的检查规格为在有效发热长度内为Δ60℃以内才算合格，当然温度分布会随着其老化而变大的，终可能达到200℃。具体温度分布变化也因炉内气氛、使用条件的不同而不同。
（6） 硅碳棒随着使用温度越高寿命为越短，因此在炉膛温度超1400℃以后，氧化速度加快，寿命缩短，使用中注意尽量不要让表面温度过高。
