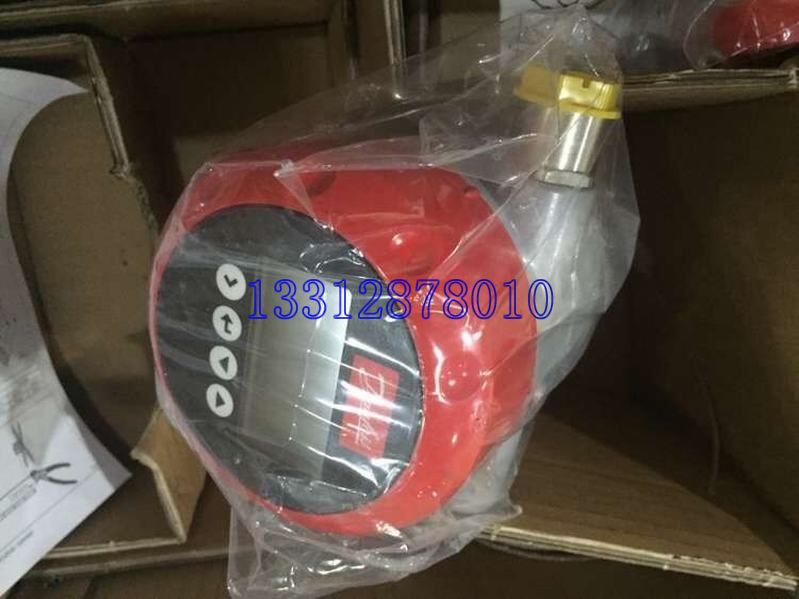

液位传感器在制冷系统中的应用 丹佛斯AKS4100U型液位传感器的产品介绍
概述：AKS4100/4100U液位传感器采用可靠的时域反射技术 TDR或导向式雷达技术，专为制冷系统测量液位而设计。AKS4100/4100U液位传感器可以用来测量多种不同制冷剂容器、气液分离器、储液器、立管等的液位。输出电信号是 2线制环路供电的 4-20mA，其与制冷剂液位成正比。AKS4100/4100U线缆版本适用于绝大部分制冷剂，包括氨、氟利昂和除了二氧化碳的非腐蚀气体 /液体，测量长度从 800mm31.5in.到 5000mm197in.。AKS4100/4100U同轴版本设计应用在二氧化碳系统。也可以用在其他常用制冷剂。船舶应用中不论使用何种制冷剂必须使用AKS4100/4100U同轴版本。AKS4100/4100U线缆版本不能应用在二氧化碳系统或船舶应用中。灰尘、泡沫、气体、沸腾的液面，不同密 度 液 体 或 不 同 介 电 常 数 都 不 会 影 响AKS4100/4100U的性能。积聚在立管底部的润滑油不会干扰液位信号，所以不需要取出 AKS4100/4100U传感器然后排出立管里的润滑油。
液位传感器在制冷系统中的应用 丹佛斯AKS4100U型液位传感器特点：■ 可覆盖较宽的测量长度 线缆版本
■ 可应用于所有常规制冷剂 线缆版本
■ 线缆版本传感器需要更少的安装和维修高度方向空间预留
■ 制冷剂中含润滑油不影响测量精度
■ 当全部覆盖了润滑油，不需要清理传感器
■ 线缆版本的紧凑设计便于运输安装，轻松应用于不同长度和各种制冷剂
■ 更改液体介电常数不会对系统测量产生影响
■ 线缆版本：5000mm197 in.长度
■ 两线环路供电，无需独立的变压器。请注意：AKS 4100/4100U与丹佛斯 EKE 347液位控制器连接时可与其共用电源，如果与 EKE 347液位控制器连接，须提供 14-30 V dc独立供电
■ 人机界面显示器
HMI可提供中文操作界面并可设置 mm、cm、m长度单位
液位传感器在制冷系统中的应用 丹佛斯AKS4100U型液位传感器技术参数：供电电压14-30 V d.c.小 /值端子输出为 22 mA；环境温度供电电压限制：-40℃ /+80℃ –40℉ / +176℉ : 16-30 V d.c.。-20℃ /+80℃ –4℉ / +176℉ : 14-30 V d.c.
负载：RL [Ω] Uext -14 V/20 mA.-默认（错误输出设为 3.6mARL [Ω] Uext -14 V/22 mA.-默认（错误输出设为 22 mA
电缆封套
AKS 4100 PG 13，M20×1.5
电缆规格 6-8mm 0.24-0.31in.
AKS 4100U &189in.NPT
制冷剂温度
–60℃ /100℃ –76℉ /212℉
环境温度
–40℃ / +80℃ –40℉ / +176℉
HMI : –20℃ / +60℃ –4℉ / +140℉
工作压力范围
–1 barg / 100 barg –14.5 psig / 1450 psig
接线端子
0.5-1.5 mm2 ~20-15 AWG
防护等级
IP 66/67 ~NEMA type 4X
机械连接
线缆版本 /同轴版本
AKS 4100: 1"管螺纹。包含铝垫片
AKS 4100U: &190in NPT
制冷剂
丹佛斯认可的适用制冷剂
氨 –40℃ / +50℃ –40℉ / +122℉
二氧化碳 –50℃ / +15℃ –58℉ / +59℉
氟利昂 R22 –50℃ / +48℃ –58℉ / +118℉
R404A –50℃ / +15℃ –58℉ / +59℉
R410A –50℃ /+15℃ –58℉ / +59℉
R134A –40℃ /+50℃ –40℉ /+122℉
超出范围将影响测量精度
其他氟利昂制冷剂检测遵循以下规则：
参考条件
介电常数
线缆版本用于氨和氟利昂
液体 εr、 5.6
同轴版本主要用于二氧化碳
液体 εr 1.3和船舶应用也可用于氨和氟利昂制
冷剂
