超声波数字探伤仪
用技术要求
概述：

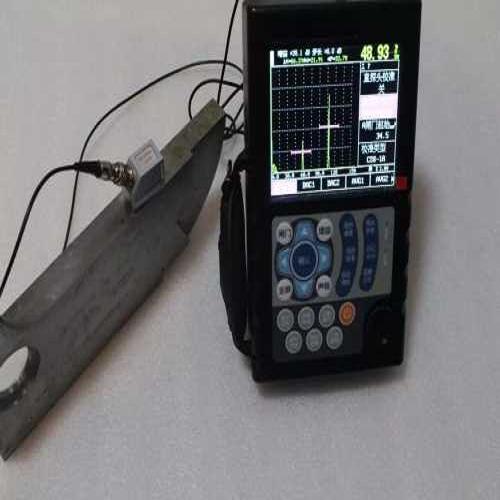

LS-80数字超声波探伤仪采用美国威雅公司主板及原器件）能够便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、主要功能：
●定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；（无限时）
●φ值计算：直探头锻件探伤，找准缺陷波自动换算孔径ф值；
●1000个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放1000幅A扫波形及数据；
● DAC、AVG、TCG曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●内置4730、11345等14个内置探伤标准可调出。
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●B扫描功能，清晰显示缺陷纵截面形状
●与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
●IP65标准外壳，坚固，防水防尘，抗干扰能力；
●利用PC端通讯软件可以升级仪器系统的功能；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●安全环保锂电池供电，可连续工作15小时。
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；（可无限时记录波形）
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；
三、重要辅助功能：
●角度和K值两种输入方式
●回波次数分析
●电源状态指示
●闸门声光报警
●DAC声光报警
●屏幕的冻结和解冻
●时钟显示
●休眠和屏保
扫描范围： 0～16000mm钢纵波
工作频率： 0.4MHz～20MHz
垂直线性误差 ≤3%
水平线性误差 ≤0.1%
增益 130dB
灵敏度余量 ＞62dB（深200mmΦ2平底孔）
分辨力 ＞40dB（5N20）
动态范围 ≥32dB
噪声电平： ＜8%
硬采样频率 320MHz
重复发射频率 100~1000HZ
声速范围 100～30000（m/s）
工作方式 单晶探伤、双晶探伤、穿透探伤
数字抑制 （0～80）%，不影响线性与增益
工作时间 连续工作10小时以上（锂电池）
环境温度 （-20～70）℃（参考值）
相对湿度 （20～95）% RH
外型尺寸 238×155×46（mm）
重量 1.0KG
四、标准配置 （供货配置）
6、产品使用说明书 各1份
7、产品合格证各1份
8、数据光盘 各1个
