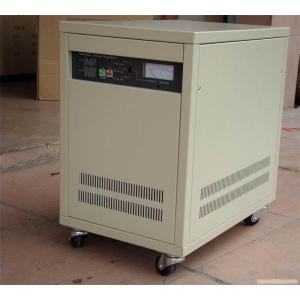

旁路稳压柜是一种用于电力,石化,工矿企业的大型不间断电源前端的全自动交流稳压设备.由稳压旁路部分和隔离部分组成,具备自动稳压和手动调节,市电直通,缺相,过流,过压,短路保护等功能.可选双电源自动切换装置.同时也可以广泛使用在大型设备的旁路供电系统.
由于本身故障或者负载过载,将会切换到旁路,但市电电网电压下陷、电源浪涌、减幅振荡、电源干扰、电源突波、电源波动、交换瞬变及谐波失真等由市电电源质量差将会对后端设备造成严重危害,甚至无法工作.此时,旁路稳压柜可以解决所有问题.设备已经多次应用在电厂的大型前端,完全满足进口和国产的要求..
功率:10KVA-120KVA
※ 基本指标
?容量 10KVA～120KVA
?输入电压 380V±15%（三相） 380V±15%（两相）
?输出电压 220V±1%（单相）
?稳压精度 出厂设定1%1%～5%可调
?频率 50HZ/60HZ±5% 50hz
?附加波形失真 ≤1%（线性负载） 3%
?效率 ≥98%（整机输出）
?功率因数 0.95～1（整机输出）
?响应时间 100ms
?调节速度 ≥25V/S
?输出要求 连续输出,无任何中断时间
?带载性能 可满负荷正常运行,超过额定输出电流150%时10秒
※
?过压 输出超过额定电压15%可调整,立即切断输出电源
