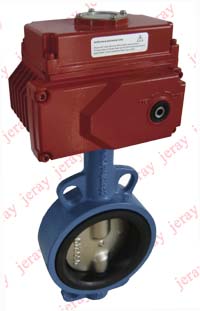

BFV11 对夹蝶阀 型号编制表 BFV11-□□□□□-□□
系列 执行器操作类型 阀门口径 材质 密封 公称压力 出厂 选项（可选项）
BFV11- M:手动 25：1" A：铸铁体/电镀板 X:EPDM 6:0.6MPa K：常开 EX：防爆电动头
E:AC220V电动开关型 32：1-1/4" B：铸铁体/304板 F:PTFE 10:1.0MPa B：常闭
F:AC380V电动开关型 40：1-1/2" C：铸铁体/尼龙板 N:NBR 16:1.6MPa
G:DC24V电动开关型 50：2" D：WCB体/304板 E:EPT 150:150LB
T:AC220V电动调节型 65：2-1/2" E：304体/304板 V:VITON
K:电动快开型 …… F：316体/316板
G：铸钢体/铸钢板
技术参数
电动执行器选配： JRV、JRQ执行器
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
※蝶阀参数 ※电动执行器参数
·连接方式：对夹式
·口径：1-1/2”～20”(DN25/32可定做)
·阀体：铝合金、铸铁、铸钢、不锈钢
·阀板：电镀板、尼龙板、不锈钢、铝青铜
·密封：EPDM/ NBR/PTFE/EPT/VITON
·压力：PN6/10/16KG，150/300LB，10k
·适用于液体、气体、粉体等介质 ·AC220/380/110V、DC24V等电压
·开关型、调节型（4-20mA）
·符合IP67或防爆要求
·开关机械限位，开关位置可微调
·可手动操作
·可视指示器
·高寿命开关次数
