一、产品概述：

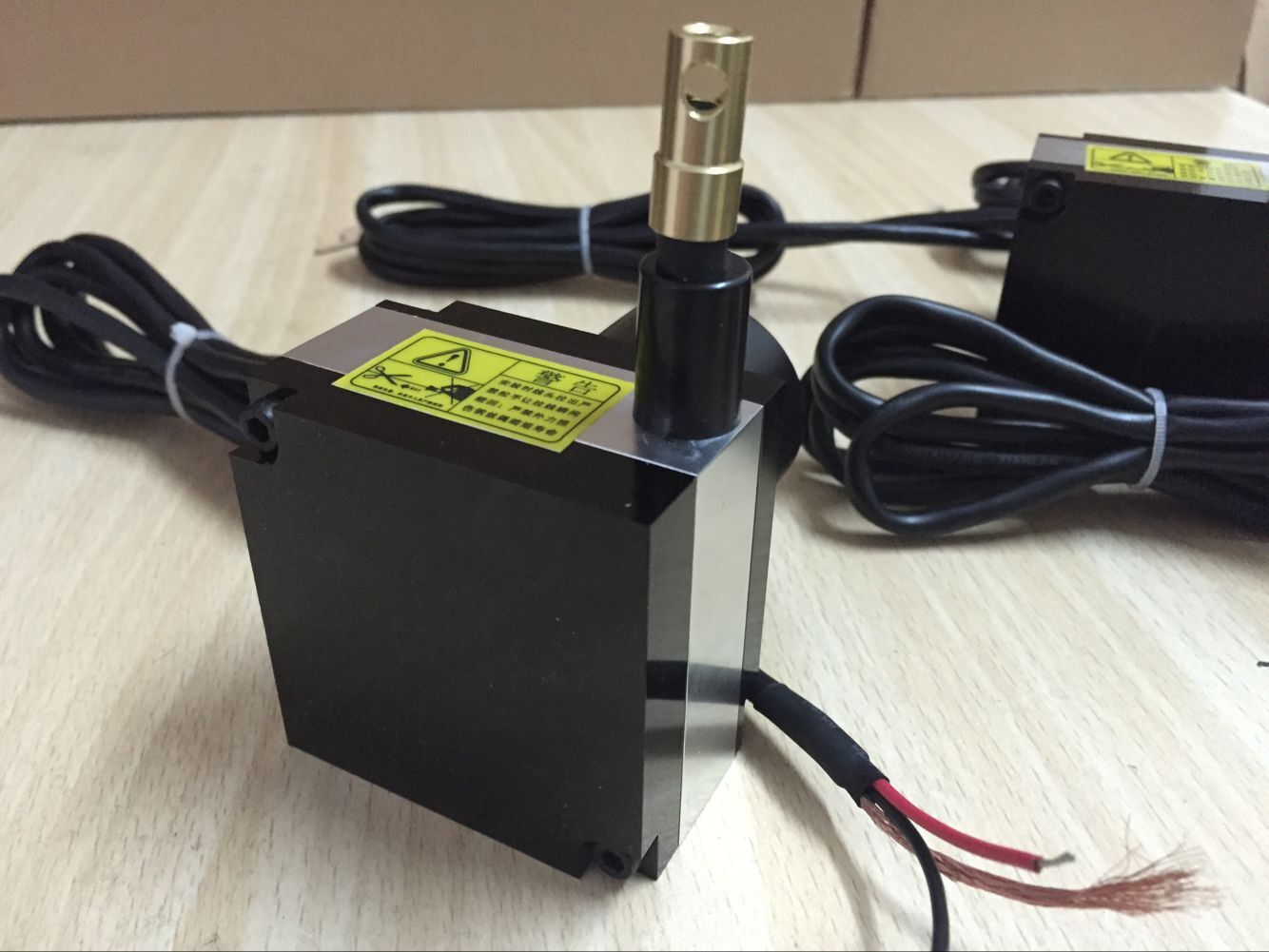

拉绳位移传感器/拉线位移传感器是由光电采集部分（增量编码器、值编码器、角位移传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面氧化处理，坚硬；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；收线为原装进口不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线弹簧机构采用进口不锈钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有测量的工控优选位移传感器。
此款属于大型拉线（绳）位移传感器，用来记录测量长度0-10000mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统
二、主要技术参数：
类别 主要技术参数
信号输出型式 数字量输出 P G 模拟量输出 V/MA/R G
输出特性 TL方波 电压（V）：0-5v、0-10v、1-5v
并行输出、串行输出、ssi接口、总线， profibus、CanOpen 电流（MA）：4-20mA、0-20mA
RS485 电阻（R）：0-5kΩ、0-10KΩ、其他
供电电压 DC5V、DC5-24V DC12V、DC24V
测量行程 0-10000mm 0-10000mm
往复速度 1000 1000
分辨力 0.03、0.0375、0.075、0.15等其他 本质无穷小
线径规格 Φ0.6 Φ0.6，Φ0.7
线性精度 0.05%FS 0.1%FS
工作拉力 约6N 约6N
工作温度 -25℃～+85℃ -25℃～+85℃
存储温度 -35℃～+95℃ -35℃～+95℃
重量 800g 800g
使用寿命 1×106 次 1×106 次
防护等级 IP54标准或定制 IP54标准或定制
