一、产品电气规格
1、额定电压频率：AC 220V / 50Hz
2、电压适应范围：100V～260V
3、额定功率：5KW (30～可调)
二、环境适应能力
1、温度：-20℃～50℃；
2、湿度：≤95%；
三、基本性能概述
1、电压与功率特性：210～260V恒定功率输出；
2、热效率≥90%；
3、IGBT过热保护温度：95±5℃；
4、工作频率：18～30KHz；
5、半桥式串联谐振；
6、采用高可靠锁相环控制技术；
7、具有完全电气隔离软启动/停止模式；
8、具有12V和24V输入启动/停止模式，便于与固态继电器控制接口（有电压输入工作，反之停止加热）；
9、具有加热线圈短路保护功能；
10、具有一个精度为10位温度检测口，检测温度范围0～200℃；
11、具有多个线圈叠加功率达60KW以上工作而互不干扰；
12、高可靠软启动电气隔离，可以多台直接连机启动/停止；
13、可以设置1～255天工作，计时完毕自动关闭，需输入密码方可以解除；

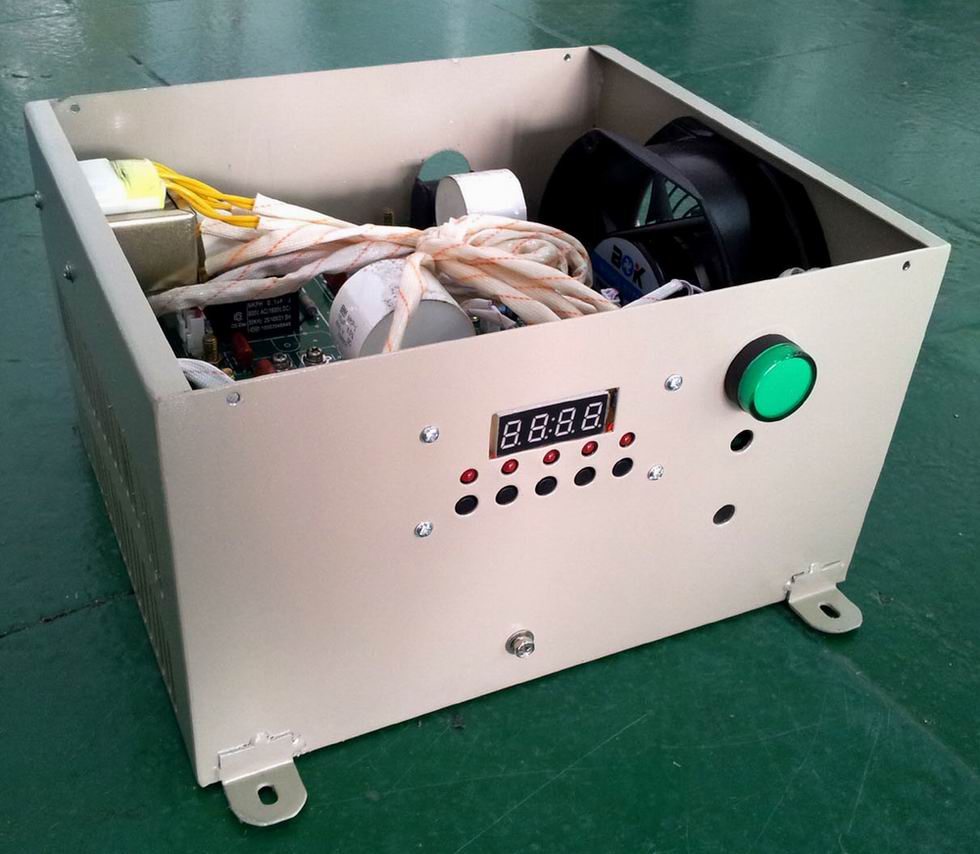

14、机箱实物尺寸为：长300mm*宽240mm*高160mm（带机箱、风扇、显示器）；
15、平均无故障时间10000小时以上。
四、本公司电磁感应加热器优势
1、电源采用宽电压设计，210V～260V恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用4管60A进口IGBT(G60N120D)半桥串联谐振结构，产量更稳定，抗干扰能力更强，长时间连续工作不烧板；
3、增加PID接口控制功能，0～5VDC控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；
4、增加12V和24V电压控制接口，便于固态继电器控制使用；
5、引起日本技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，2010年全年返修率2.3％；
6、出厂时配套正规机箱，方便工程安装；
7、统一保修1年，产品终生服务，让您无后顾之忧
五、系统接线说明及示意图
1、三个指示灯，电源指示灯和工作灯（两个工作灯，一个板子上，一个外接），正常工作时亮，当发电路发生故障或者不工作时工作灯在闪亮；
2、Soft Boot 此端子是用来启动/停止的。当处于闭合时是工作的；当断开时是停止的。
注意：出厂时Soft Boot端子用短路片短路默认为闭合。此端子是用来切换绿色插座启动/停止状态的，即短路片有在时绿色插座断开控制器启动加热；反之短路片拿掉时绿色插座须短路控制器才会启动加热。
3、AC-L 和AC-N是220V电源输入；
4、OUT1和OUT2是接加热线圈；
5、安装时请注意，散热器带电！不得碰到外壳或对地短路；
6、线圈参考参数：云母绕包玻璃纤维编织耐高温电缆，横截面8～10mm2电感量为60～80uH，约需长度9～11m，保温棉厚度约为15～20mm，额度工作电流：20～22A，频率为：16K～20KHZ。
六、适用范围：
1、注塑机、造粒机、吹塑机、拉丝机
2、吹膜机、挤出机、硫化机、印刷机
3、石油管道、蒸汽锅炉、导热油锅炉、热水锅炉
4、制药加热器、供暖锅炉、塑料干燥机、整烫锅炉
