一、简介
睿士达RESDA（Reliable Early Smoke Detection Apparatus）智能排烟控制器，通过超高灵敏度的烟雾检测，输出控制排风装置，具备如下主要特点：
★ 采用蓝光技术，结合的电子滤网技术，滤网孔径大小软件可调，自动去除灰尘、水汽等干扰，是目前探测灵敏度、防误报能力强的烟雾探测器。
★ 红外遥控操作。
★ 自动灵敏度高、中、低可设。
★ 具备排烟自动控制、手动控制功能。

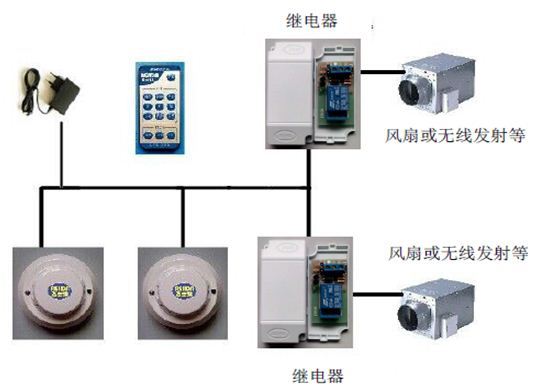

★ 输入控制带光电隔离的大功率继电器模块，稳定可靠。
★ PM2.5监测，可显示实时、1小时、1天PM2.5。
二、主要技术指标
内容 具体参数
电源电压 DC12V
电源电流 1A
烟雾探测器电流 20mA
烟雾探测灵敏度 0.0002%m/obs
烟雾报警灵敏度 0.005%m/obs—0.320%m/obs
烟雾测量范围 0.0002%m/obs—800.0000%m/obs
继电器模块负载 10A/220V AC,10A/30V DC
PM2.5 测量范围 1ug/ M3—5000ug/ M3
环境温度 -10℃—50℃
相对湿度 95%RH不凝露
三、控制原理
为了控制稳定性，采用回滞烟雾值控制原理： 烟雾探测器检测到烟雾上升，大于值（高灵敏度时为150，中灵敏度时为：300，低灵敏度为600）时，烟雾探测器提示控制输出使能，与之相连的继电器动作，如果烟雾继续上升，大于值（高灵敏度时为250，中灵敏度时为500，低灵敏度为1000），警告控制输出使能，与之相连的继电器动作；如果烟雾下降，小于值（高灵敏度时为200，中灵敏度时为：400，低灵敏度为800）时，警告控制继电器恢复，烟雾继续下降，小于值（高灵敏度时为100，中灵敏度时为：200，低灵敏度为400），提示控制继电器恢复。
为了适应不同大小的空间，继电器恢复前时，需要延时一段时间，以加强控制稳定性。延长时间可以设置。
打开探测器设置盖，可以发现两个跳线开关：JP1，JP2，具体含义如下：
JP1 JP2 延时时间
断开 断开 30秒
短接 断开 60秒（缺省）
断开 短接 90秒
短接 短接 120秒
