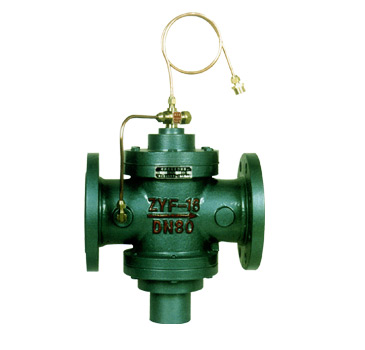

一、自力式压差平衡阀产品特点
自力式压差平衡阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热(空调)水系统中，恒定被控系统的压差，并有以下的特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；
3、采用技术膜片，理论误差为零，且可承受0.8MPa的压差；
4、采用的无级调压结构，控制压差可调比可达25：1；
5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法：
a、调节控制压差的大小；
b、调节被控系统阻力的大小；
6、具备消除堵塞的功能，当控制压差时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。
7、控制压差精度±5；
二、自力式压差平衡阀主要技术参数
公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
公称压力 PN1.0、1.6 MPa
阀体形式 直通铸造阀
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、螺纹(适用于1″以内)
介质温度 0～150℃
工作压差范围 0.02～0.3MPa
控制压差设定值 0.02MPa
控制压差可调范围 0.02～0.3MPa
导压管长度 1.6m
导压管连接端尺寸 1/2"管螺纹
三、自力式压差平衡阀主要零件材料
底盖 铸铁、球墨铸铁、铸钢
弹簧 65Mn/60Si2Mn
阀体 铸铁、球墨铸铁、铸钢
阀座 2Cr13、304
阀芯、阀杆 2Cr13、304
密封垫片 柔性石墨、聚四氟乙烯
上盖 铸铁、球墨铸铁、铸钢
四、自力式压差平衡阀主要外形尺寸
公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 100 110 115 130 200 215 230 275 290 310 350 428 480 650 700
H 130 145 160 174 220 240 300 310 375 455 545 6255 720 775 960
H1 58 63 74 99 133 140 189 176 224 290 347 399 431 459 595
五、自力式压差平衡阀订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质(包括公称压力、温度、粘度或酸碱性)，3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的为您审核把关。
