上海能恩阀门真诚为您提供美标截止阀概述美标截止阀各参数尺寸，欢迎您来电洽谈，商议。

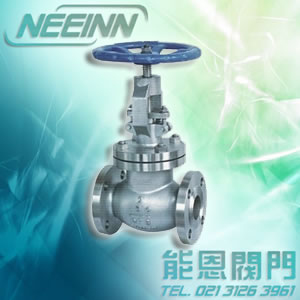

产品展示梗概：美标截止阀
能恩NEEINN 工作温度 ≤550℃，随压力等级不同而异
产品名称 美标截止阀 驱动方式 手动
连接形式 法兰 流动方向 单向
结构形式 直通式 用途 截止作用
公称通径 DN15-DN400 零部件及配件 手轮
压力环境 150Lb-1500Lb 作用对象 管道
适用介质 水,气,油品等微腐蚀性介质 类型 直通
标准 美标 阀体材质 锻钢，不锈钢
150Lb主要尺寸和重量：
DN 150Lb 凸面法兰（RF) 主要尺寸Dimensions（mm） 重量
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590
（——更多压力等级主要尺寸和重量请登录我们主网站查询.有更具体的资料为您解答。）
