一、产品用途

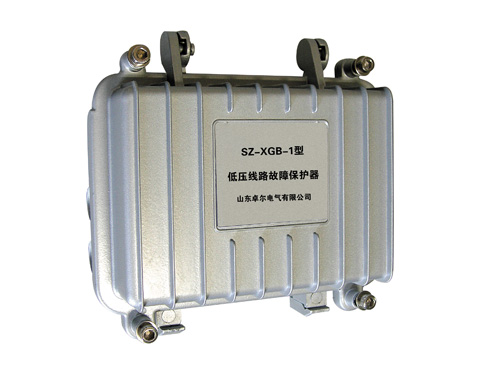

SZ-XGB-1型保护器适用于三相四线中性点直接接地，且供电变压器低压侧装有剩余电流动作保护器的低压电网，对线路的断零、缺相、过压、欠压等故障进行保护。
二、特点
解决了在变压器低压侧实施断零保护时，当支路断零不起保护作用的缺陷。
三、功能与技术参数
1、额定工作电压：AC220V 、50HZ
2、工作温度范围：-20℃~+50℃
3、相对湿度：≤90%
4、断零保护：零线断路时保护
5、缺相保护：三相线中任意一相开路时保护
6、过电压保护值：310V±10V
7、欠电压保护值：160V±5V（延时10S）
四、安装位置
每路三相四线400V线路的一根线杆上，产品外壳须连接地线。
