一、产品电气规格
1、额定电压频率：AC 380V/50Hz
2、电压适应范围：310V～430V
3、额定功率：20KW(功率可调节范围30～)
4、显示方式：数码显示
二、环境适应能力
1、温度：-20℃～50℃；
2、湿度：≤95%
三、基本性能概述
1、输入电压：三相四线制，AC 380V / 50Hz；
2、输入电流与电压特性：恒流输入（380V±10%）；
3、热转换效率≥90%；
4、工业级稳定性的半桥控制技术，适合不同应用场合；
5、IGBT过热保温度：85±5℃；
6、工作频率：16～30KHz（满功率时为频率，小功率时为30KHz）
7、采用谐振回路控制电路、高速微处理器，保护速度更快，设备更稳定；
8、数字化调节功率（30～额定功率线性调节），热量控制更精确、稳恒；
9、自带数码显示器，可显示工作频率、输入电流、线圈输出电流大小、IGBT温度等参数，便于安装与调试；
10、采用进口高速直流散热风扇，散热效果更强劲，更安全；
11、可以设定运行工作时间，计时完毕自动停机，须输入密码方可开机，用户可以任意设定并修改密码；
12、具有加热线圈短路、开路，缺相、过热、过流、过压等保护功能；
13、可以通过485工业总线与计算机连接，实现远程监控与集中控制主机开停；
14、可以根据客户需要定制个性的功能需求；
15、高可靠软启动电气隔离，可以多台直接连机启动/停止；
16、采用进口IGBT模块驱动器；
17、采用世界名牌原装进口英飞凌IGBT模块；
18、支持0～5V PID输入控制功率接口，可以控制输出功率为线性工作状态；
19、工业设计方案，同一加热体上同时工作30台以上互不干扰，高可靠应用；

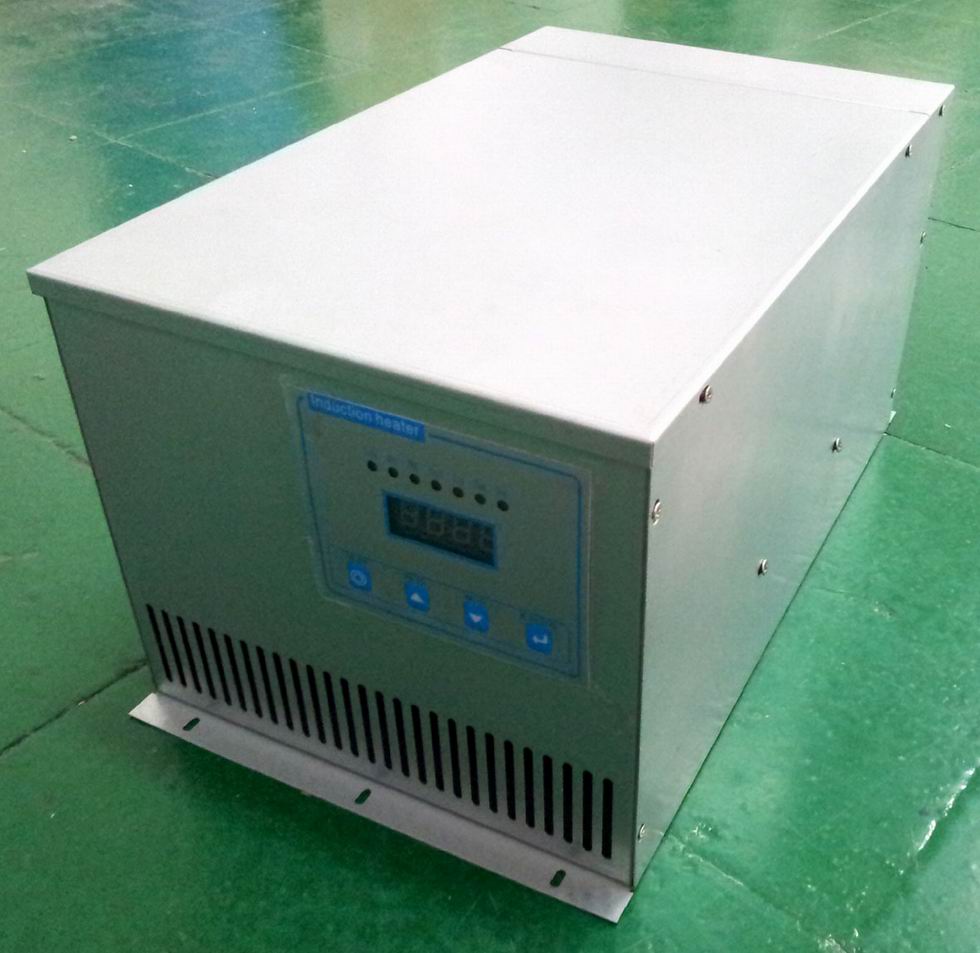

20、机箱实物尺寸为：长380mm*宽245mm*高230mm；
21、平均无故障时间10000小时以上；
四、本公司电磁加热控制器优势：
1、目前市面上产品均为三相三线接法，我们经过长期试验现在采用三相四线制接法，更加安全、稳定，且宽电压设计，310V～440V恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用原装进口英飞凌200A IGBT模块半桥串联谐振结构，产量更稳定，抗干扰能力更强，适合商用/工业用长时间连续工作；
3、增加PID接口控制功能，0～5VDC控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；
4、增加485工业总线与计算机连接，工厂设备可实现远程监控与集中控制，更加方便管理；
5、自带数码显示器可显示工作电流、工作频率、IGBT温度、PWM参数，还可设置工作时间与密码锁定，即时间到了控制器自动停止工作须输入密码方可重新启动，特别适合电磁加热节能改造推广，以防收款困难问题与纠纷；
6、具有加热线圈短路、开路，缺相、过热、过流、过压等完善保护功能；
7、采用正规工业机箱，产品更安全、更美观；
五、系统接线说明及示意图
1、一个指示灯：正常工作时：指示灯长亮；没负载或者说不加热时：指示灯亮0.5S，灭0.5S循环；
2、线圈参考参数：云母绕包玻璃纤维编织耐高温电缆，横截面25mm2电感量为80～90uH，保温棉厚度约为12～15mm，额定工作电流：27～30A，频率为：16K～18KHZ
六、数码显示面板说明与操作方法：
指示灯功能状态操作说明：
1、显示输入密码状态灯：此状态时有高两位和低两位状态，输入密码后按取消键3秒钟即可解除制定日期。
2、工作频率显示状态灯：一般15～20KHZ；
3、PWM（功率调节器）状态显示灯；
4、显示线圈输出实际工作电流；
5、显示输入实际工作电流；
6、显示IGBT散热器温度状态；
7、显示制定日期状态：在此状态时，通过增加按键输入设定日期，输入1～255天，输入日期按确定键3秒钟后即可；
**注：在指示灯全部媳息灭状态下显示累加上电工作日期
数码显示板操作方法：
1、上电默认是第5个指示灯（从左边数起）亮，即显示输入电流状态。待机时显示00.00，启动工作后，数码显示三相电源输入实际工作电流，不需要钳表测试相电流，与钳表测试的误差约为±1A电流；
2、每按下功能键一下，指示灯就向左移动一位，对应的状态为显示的数值；当按到个灯亮时，再按一下，全部灯熄灭状态，此时显示为累加上电工作日期，再按一下功能键，就轮到第7个灯亮了，如此循环；
3、调节功率方法：在第5个指示灯状态下，按住“确定”键3秒钟后系统就进入调节功率显示状态，此时指示灯在闪烁，显示095，表示出厂默认为95%额定输入功率。通过“增加”或“减小”键可以调节额定输入功率在30～功率之间，不按任何按键后10秒钟自动返回当前显示状态；
4、设置工作时间与密码锁定：在第7个指示灯状态下，数码管显示000，在闪烁，表示待输入时间。通过“增加”或“减小”按键调节到自己想要的日期后，按住“确定”键3秒钟后就制定完成，此时数码显示从闪烁变为常亮。此时不能再输入日期了，若想输入日期必须先解除上次的密码锁定；
5、若想解除密码锁定日期时，按“功能”键，按到个指示灯状态下，此时数码显示0000，后面两位00在闪烁，表示通过“增加”或“减小”键调节闪烁的数字，从00～99之间调节。调到给定的密码后再按一次“功能”键，此时指示灯还是状态亮，进入前两位数闪烁，再通过“增加”或“减小”键调节前两位数字，调好后按“确定”键3秒钟就解除制定日期自动返回输入电流显示状态，要是密码不对，一直都是显示密码状态。产品出厂时内部有一个默认密码，请与厂家技术人员联得联系！
6、修改密码方法：用户想要修改出厂默认密码时，先按“功能”键到第2个灯亮，再按住“功能”键不放，3秒钟后进入密码修改的后面两数数值状态，此时个指示灯在闪烁，数码显示0000，后面两位数也在闪烁，闪烁的时间为10秒钟，用户要在10秒内按“增加”或“减小”键一次，否则10秒钟后会自动返回密码输入状态，按住“增加”或“减小”键可以连加或连减；调节好后面两位数后，再按“功能”键一次，同上操作可以通过“增加”或“减小”键调节前面两位数值，调好后，按一次“确定”键住3秒钟后即可。修改成功后自动返回输入电流显示状态，用户须知：修改密码时必须是在未设置时间时才可以修改，要是已经设置了时间，就必须先解除日期后才可以修改，注意：修改密码后一定要牢记；
7、按“功能”键到个指示灯亮时，再按一次“功能”键，此时全部指示灯在熄灭状态，此时数码显示为上电计天数；当按“功能”键到个指示灯亮时，再按住“功能”键3秒钟后数码显示出加热天数，显示10秒后自动恢复为显示上电计天数；
8、在显示上电计天数状态下（即全部指示灯熄灭状态下），按住“功能”键3秒钟后显示出厂日期，先是显示年5秒，再显示月日5秒，比如2011年9月15日生产的，显示值为2011和0915，显示完后自动返回输入日期状态。
七、安装调试方法：
隔热材料：客户可自行选用合适隔热材料，建议采用毡类隔热材料，便于控制加热间距；
加热间距：加热间距为线圈到被加热体的距离，推荐加热间距一般为15～20mm；
线间距：不限制线间距，用户可按实际要求选择合适的绕制方法；
线圈间距：两台控制器控制的两个线圈，其线圈间距10cm以上为佳，5cm以下性能输出功率有所下降；
电感量：电感值要求并不严格，能工作在推荐电感值的范围，建议客户的电感值主要看输入功率和工作频率来判断；
线径：线圈的线径指导线截面积，是根据输出功率来匹配的，请参考规格书或根据电工手册选用；
耐压：线圈两端电压高达800V，因此请用户在进行绕制时需要充分考虑并防止漏电等危急人身安全；
八、适用范围：
1、注塑机、造粒机、吹塑机、拉丝机
2、吹膜机、挤出机、硫化机、印刷机
3、石油管道、蒸汽锅炉、导热油锅炉、热水锅炉
4、制药加热器、供暖锅炉、塑料干燥机、整烫锅炉
