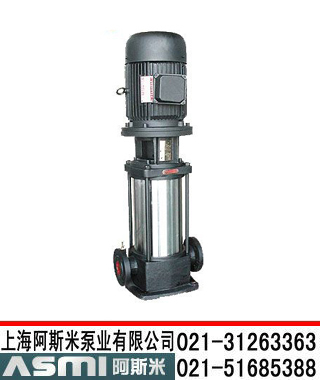

GDL型立式多级管道泵
GDL型立式多级管道泵型号意义：
例如：50GDL18-15×6
50——泵进出口直径mm
GDL——立式多级管道泵
18——设计点流量m3/h
15——单级扬程m
6——泵级数
GDL型立式多级管道泵简介：
GDL型立式多级管道泵系参照国外产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。具有体积小、重量轻、、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。
GDL型立式多级管道泵特点：
1、GDL型立式多级管道泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL型立式多级管道泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、GDL型立式多级管道泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
GDL型立式多级管道泵用途：
GDL型立式多级管道泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
GDL型立式多级管道泵使用条件：
1、用于输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、液体温度不超过120℃；
4、工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应40℃,相对湿度95%。
GDL型立式多级管道泵选型参数：
型号 级数 流量
(m3/h) 扬程
(M) 转速
(r/min) 电机功率
(kw) 效率
（%） 必需汽蚀余量
(NPSH) 重量
25GDL2-12 3 1.4
2
2.4 36 2900 1.1 23
30
32 2.9 58
4 48 1.1 2.9 62
5 60 2 2.9 68
6 72 2 2.9 72
7 84 2 2.9 78
8 96 2.2 2.9 82
9 108 2 2.9 86
10 120 3 2.9 98
11 132 3 2.9 102
12 144 3 2.9
13 156 4 2.9
14 168 4 2.9
15 180 4 2.9
25GDL4-11 3 2.8
4
4.8 33 2900 1.1 32
42
43 2.9 58
4 44 1.5 2.9 65
5 55 2.2 2.9 72
6 66 2.2 2.9 76
7 77 3 2.9 86
8 88 3 2.9 90
9 99 3 2.9 94
10 110 4 2.9 110
11 121 4 2.9 114
12 132 4 2.9
13 143 4 2.9
14 154 5.5 2.9
15 165 5.5 2.9
型号 级数 流量
(m3/h) 扬程
(M) 转速
(r/min) 电机功率
(kw) 效率
（%） 必需汽蚀余量
(NPSH) 重量
40GDL6-12 3 4.2
6
7.2 36 2900 1.5 43
52
50 2.9 72
4 48 2.2 2.9 78
5 60 2.2 2.9 82
6 72 3 2.9 92
7 84 3 2.9 96
8 96 4 2.9 112
9 108 4 2.9 116
10 120 4 2.9 120
11 132 5.5 2.9 140
12 144 5.5 2.9
13 156 7.5 2.9
14 168 7.5 2.9
15 180 7.5 2.9
50GDL12-15 2 8.4
12
14.4 30 2900 2.2 49
57
55 3.5 113
3 45 3 3.5 129
4 60 4 3.5 149
5 75 5.5 3.5 181
6 90 5.5 3.5 190
7 105 7.5 3.5 204
8 120 7.5 3.5 212
9 135 11 3.5 265
10 150 11 3.5 273
50GDL18-15 2 12.6
18
21.6 30 2900 3 54
63
62 4.0 122
3 45 4 4.0 142
4 60 5.5 4.0 175
5 75 7.5 4.0 189
6 90 7.5 4.0 198
7 105 11 4.0 252
8 120 11 4.0 261
9 135 15 4.0 280
10 150 15 4.0 289
型号 级数 流量
(m3/h) 扬程
(M) 转速
(r/min) 电机功率
(kw) 效率
（%） 必需汽蚀余量
(NPSH) 重量
65GDL24-12 2 18
24
28.8 24 2900 3 54
63
62 4.0 122
3 36 4 4.0 142
4 48 5.5 4.0 175
5 60 7.5 4.0 189
6 72 7.5 4.0 252
7 84 11 4.0 261
8 96 11 4.0 280
9 108 15 4.0 289
10 120 15 4.0 20
11 132 15 4.0
12 144 18.5 4.0
80GDL36-12 2 25.2
36.0
43.2 24 2900 4 59
71
70 4.2 193
3 36 5.5 4.2 227
4 48 7.5 4.2 244
5 60 11 4.2 292
6 72 11 4.2 302
7 84 15 4.2 322
8 96 15 4.2 332
9 108 18.5 4.2 365
10 120 18.5 4.2 375
80GDL54-14 2 36
54
65 28 2900 7.5 62
73
71 4.0 218
3 42 11 4.0 267
4 56 15 4.0 287
5 70 18.5 4.0 320
6 84 18.5 4.0 330
7 98 22 4.0 373
8 112 30 4.0 400
9 126 30 4.0 421
10 140 37 4.0 432
型号 级数 流量
(m3/h) 扬程
(M) 转速
(r/min) 电机功率
(kw) 效率
（%） 必需汽蚀余量
(NPSH) 重量
100GDL72-14 2 50.4
72
86.4 28 2900 11 64
73
71 4.5 276
3 42 15 4.5 298
4 56 18.5 4.5 336
5 70 22 4.5 381
6 84 30 4.5 453
7 98 30 4.5 466
8 112 37 4.5 493
9 126 37 4.5 582
10 140 45 4.5 595
125GDL100-20 2 75
108
130 40 2900 18.5 65
74
72 4.5 292
3 60 30 4.5 430
4 80 37 4.5 463
5 100 45 4.5 555
6 120 55 4.5 640
7 140 75 4.5 840
8 160 75 4.5 855
9 180 90 4.5 870
10 200 90 4.5 955
150GDL160-20 2 108
162
194 40 2900 30 69
78
77 4.5 422
3 60 37 4.5 452
4 80 55 4.5 613
5 100 75 4.5 820
6 120 75 4.5 836
7 140 90 4.5 922
