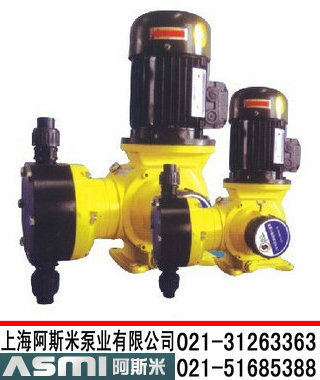

JGM-II型机械隔膜式计量泵
JGM-II型机械隔膜计量泵详情：
JGM-II型机械隔膜计量泵是我企业自行设计开发的往复式化合物投家泵。JGM-I泵的输送流量达500L/H，压力达1.2Mpa(取决于泵型号)，JGM-II泵的输送流量达1400L/H，压力达1MPa(取决于泵型号)。这两个系列的特点是机械驱动隔膜，隔膜取消四氟薄膜与橡胶，铁芯复合的结构形式，增大了隔膜行程，冲程调节机构基于可偏心机构的工作原理，替代了传统的偏心凸轮的有效冲程调节形式。这种设计显著地减小了压力和流量的脉动程度，使流量在10-的范围内，稳定性精度可控制在+29泵的运行原理，泵由两部分组成：传动部分和液力端（泵头）部分。泵的输出流量取决于传动端的冲程速度，隔膜（泵头）直径和隔膜冲程长度。在泵运行或停止时，均可以通过调节冲程调节手轮改变冲程长度，传动机构根据可变偏心结构原理工作，即电机旋转驱动蜗轮副进行减速，有蜗轮减速部件驱动可变偏心曲轴旋转，可调试偏心曲轴过连杆将复式运动传递给隔膜，使隔膜产生扰曲变形。
JGM-II型机械隔膜计量泵技术参数：
序号 流量(L/h) 排压(Mpa) 泵速SPM 行程(mm) 隔膜有效直径(mm) 蜗轮副速比 选用电机 泵进出口管径（mm）
1 82 1.0 36 12 70 40:1(m2,40:1) YS-7134,
0.5Kw
1440rpm
3-50Hz
220/380V
IP55/F DN15
2 167 72 20:1(m2,40:2)
3 237 102 14:1(m2,42:3)
4 334 144 10:1(m2,42:3) DN25
5 410 180 8:1(m2.5,24:3)
6 460 0.7 144 80 10:1
7 580 180 8:1
8 656 0.35 102 115 14:1 YS-8024,
0.75Kw
1440rpm
3-50Hz
220/380V
IP55/F
9 940 144 10:1 DN40
10 1200 180 8:1
11 1400 210 6.75:1(m3,27:4
