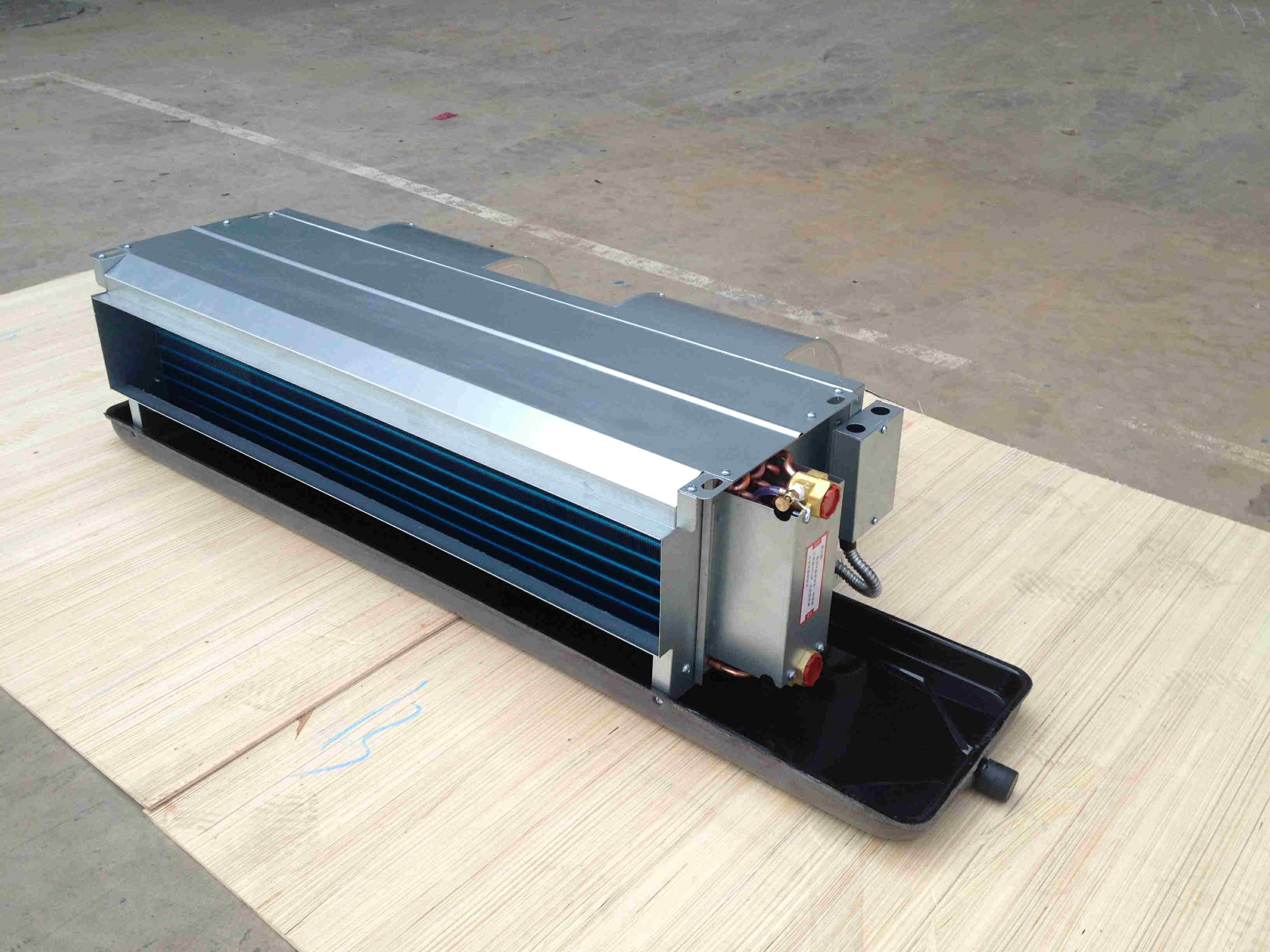

卧式暗装：主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
产品选用要点：
1.机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
2.风机盘管机组送风量约为250-2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3.选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确实：
1 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；
2 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；
3 当新风的含湿量房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；
4 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合表1和表2的规定。
基本规格表1
规格 额定风量m3/h 额定供冷量kW 额定供热量kW
FP-34 340 1.80 2.70
FP-51 510 2.70 4.05
FP-68 680 3.60 5.40
FP-85 850 4.50 6.75
FP-1021020 5.40 8.10
FP-1361360 7.20 10.80
FP-1701700 9.00 13.50
FP-2042040 10.80 16.20
FP-2382380 12.60 18.90
基本规格参数表 表2
规格 额定风量m3/h 输入功率W 噪声[dBA] 水阻kPa
低静压 高静压 低静压 高静压
30Pa 50Pa30Pa50Pa
FP-34340 37 44 49 37 40 42 30
FP-51510 52 59 66 39 42 44 30
FP-68680 62 72 84 41 44 46 30
FP-85850 76 87 100 43 46 47 30
FP-102 1020 96 108 118 45 47 49 40
FP-136 1360 134 156 174 46 48 50 40
FP-170 1700 152 174 210 48 50 52 40
FP-204 2040 189 212 250 50 52 54 40
FP-238 2380 228 253 300 52 54 56 50
5. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：
1 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；
2 单盘管机组额定供热量一般为额定供冷量的1.5 倍；
3 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。
风量换算系数 表3
额定值类别高档风速中档风速低档风速
风量 1 0.75 0.50
6. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
7. 对低温、蓄冷空调系统，应选用大温差机组。
8. 目前，风机盘管机组有下列控制类型：
1 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；
2 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；
3 仅带三速选择开关，实施手动控制。
4 风机无级调速控制。
根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。
9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。
10. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。
安装要点：
1.机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的点应设排气装置，点应设泄水装置。
2.风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。
3.风机盘管机组的安装可参见建筑标准设计图集01K403《风机盘管安装》。
执行标准：
产品标准 GB/T19232-2003《风机盘管机组》
工程标准 GB50243-2002《通风与空调工程施工质量验收规范》
01K403《风机盘管安装》
