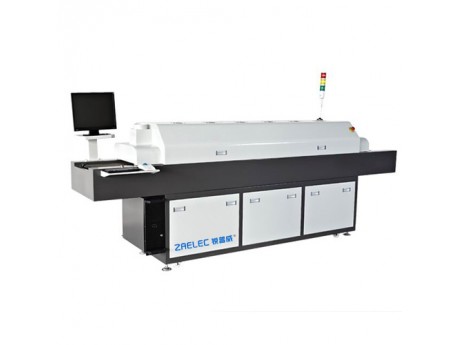

产品简介：通道式无铅回流焊 智能无铅回流焊机 热风回流焊炉 N830
通道式无铅回流焊 智能无铅回流焊机 热风回流焊炉 N830
整机技术特点
长寿的加热系统
1. 加热系统采用高效节能的瑞典镍烙发热管，辐射功率峰值波长4UM，配合曲面反射罩，热，升温度速度快，特制强制热风循环结构系统，使PCB及元器件受热均匀，完全消除“阴影效应” ；
2．保温系统采用耐高温保护系统（美国西斯尔120kg/立方高密度保温岩棉）,炉膛均采用特殊不锈钢制作,适合于无铅焊接，焊接区配备松香助焊剂回收系统，保护环境；
3. 采用台湾三越长轴高温运风电机及W形发热管设计，模块设计，无噪音，无震动，方便维修拆装；
4. 炉体上下均为多孔铝板均风，保证热量均匀、平衡的到达PCB. 上炉体可整体开启，便于炉膛清洁。
可靠平稳的传输系统
1. 传动系统采用台湾威特威调速马达，配合1：150涡轮减速器，运行平稳，速度0－600mm/min 无级可调。
2. 采用独立滚轮结构及托平支撑，结合配套的不锈钢网带，运行平稳,速度精确可达±20mm/min；
3. 不锈钢乙字网带，，长时间使用不轻易变型。
稳定可靠的电气控制系统
1. 温控采用三菱PLC+15LCD电脑控制，具模糊控制及PID智能运算的精密控制系统，通过PID智能运算，自动控制发热量，模糊控制功能增加超调与抑制功能并响应外部热量变化的功能，度响应
外部热量的变化并通过内部控制保证温度更加平衡；
2. 每个温区均采用台湾泛达热电偶、灵敏感应各温区的变化，及时传输及控制、补偿各温区温度的平衡；
3. SSR固态继电器配合散热器，散热效率大幅度提高，有效地延长其使用寿命；无触点输出，安全、可靠，结合温控器特有的模糊控制功能，一直监视外界温度及热量值的变化，以小脉冲控制
发热器件，作出反应，保证温控精度高，机内温度分布均匀，长度方向温度分布符合IPC标准；
4. 功率充沛，升温迅速，从室温至恒温约20分钟左右；
5. 具温度超差，故障诊断，声光报警；
6. 延时关机保护功能,停机后均匀降温,防止因不均匀降温而产生传输部件变形。
7.具有断电保护功能,保证断电后PCB板正常输出而不致损坏。
整机技术参数
加热温区数量：上面4个小循环加热区,下面4个红外加热区。
加热方式：热风发热
加热区长度：1400MM
传送网带宽度：300MM
PCB尺寸：50-300mm
PCB限制高度：25mm
传输方向：L-R (R—L)可选
传送方式：网带
运输带高度：900±20MM
PCB运输速度：0～1.8m/min
温度控制精度：±1-2℃（静态）
温度控制范围：室温～300℃可设置
适用焊料类型：无铅焊料/有铅焊料
控温方式：PID+SSR
电源：3Φ、380V、50HZ
启动功率：18KW
工作功率:5KW
升温时间:Approx.20min
机身尺寸:L2600*615*1300MM
净重:300kg
机体颜色:整机电脑采用电脑白或电脑灰，两端为土灰色或天蓝色，可选。
外壳部分
机体结构:流线型外壳设计，采用2mm厚钢板折弯制作外壳，机体底部有4个万向轮，另有4个脚杯起定位放置用（可调节机体水平及高度）；
前、后门结构:均为全封闭式磁铁手扣,可拆卸式结构，保证的作业及维护空间
上炉体开启方式:双气缸顶升，双机械撑杆自锁功能，安全可靠。
内胆结构:双层机壁，内部填充美国西斯尔岩棉，增强保温效果。
顶盖开启方式:气弹簧支撑，前部打开，方便维护。
表面处理:防静电喷涂高温烤箱烘烤，美观坚固。
加热部分
加热区数量:上面4个温区下面2个温区独立温控，可分温区单独开启。可分区加热,以减小起动功率。
加热方式:热风发热
相邻温区可拉温差:100℃，可以对应标准的无铅工艺。
升温时间:从常温到温度平衡的开始时间：约20min
升温顺序:从中间到两边逐个升温，节约电能或时间1／3. 相比从头到尾逐个升温，因两头有抽风口，热量损失大
PCB上元件高度限制:25MM
加热ZONE长度:1400MM
温度调整范围:0～300℃
加热区温度控制精度:±1-2℃（静态）
★温度爬升能力:3℃/S
★风道结构:上风道采用热风小循环加热方式，下风道采用红外加热方式。
温区独立关闭功能:各温区单独进行PID控制，用户可对温区选择性加热，有利于形成PCB板上下温差
热风马达:台湾三越耐高温马达，结构散热性好，直联方式联接叶轮，转速马达2800RPM，可提供充足的热风流量
加热元件:发热丝采用台湾台展，发热丝完全裸在空气中和风道内气流充分接触，产生的热交换减少热惯性冲击。
单区加热区功率:均为2千瓦
传输部分:C/V速度设定小单位/范围0～1800mm/min
运输马达:台湾威特威变频调速马达，运输平稳，经久易用
传送方向:L—R (R—L) 可选
传送高度:900±20MM
网带张紧装置:采用卡座式滚筒及链轮张紧方式
网带配置:350MM宽316#SUS，耐高温、抗腐蚀、抗变形。
控制及电器部分
控制主机:机：
CPU：Intel双核 2.20GH2
主板：Intel芯片组
内存：1GB
硬盘：80G
控制方式:工业计算机加三菱PLC控制，稳定可靠。
控制界面:Windows2000操作系统，操作简单
实时监控并记录:系统对用户操作及机器状态进行实时监控，自动记录并保存当天的日志，用户可查看和打印该日记
生产报表:具用PCB板生产报表数据库，可记录不同型号的板生产产量，系统在用户选择PCB板型号后自动记录，同时也可以对报表分析、打印
报警列表:具有完善的报警列表数据库，对机器的实时报警自动记录，也可对报表分析，打印。
报警自动提示:①三色灯视觉提示②蜂鸣器听觉提示③界面红色闪烁提示
温度曲线测试:系统具有温度曲线测试功能，测试完毕后系统将对此时所有温度，速度设置及温度曲线进行保存，可对所有数据曲线分析、打印
1/0通道实时监控:系统可对输入、输出进行实行监控，观察通讯是否正常
冷却系统
制冷方式:采用环球风扇强制风冷，出口冷气温度可达50℃以下，可明显改善无铅焊料共晶生成时产生的空泡及焊盘剥离问题。
安全保护:异常警示 电源异常，马达异常，链速异常，导轨到极限，温度超温低温，测温头开路……等
停电与错相保护:具有独立的相序保护电路，当三相线按错时，可保证电气元件不受损坏
停电保护功能:内置UPS及自动延时关机系统，保证PCB及回流焊机在断电或过热时不受损坏
上炉体开启方式:气缸开启，方便，采用自锁式电磁阀，增加不锈钢支撑杆，安全可靠。
机械部件及保温材料
外壳结构:采用2.0冷板数控自加工折制而成
表面喷涂:自主加工采用防静电喷涂，200℃高温固化
不锈钢网带:进口316不锈钢材质，持久抗变形
传动及机加部件:自主研发制作采用国内的技术工艺
滑动脚轮、脚杯:采用台湾德胜M16可调节镀锌脚杯，调整机体的高度及平衡，脚轮用于机体移动
不锈钢内胆:采用数控自加工耐高温使用寿命长不变形，
保温岩棉:美国西斯尔多层式保温省电，高密度120KG/立方米
发热部件:采用国际技术，瑞典进口镍铬发热丝，台湾台展高温陶瓷绝缘体
关键配件的型号与
温控表:RKC
运输马达、牙箱:台湾威特威 90W 牙箱1：150K
热风马达:台湾三越
链条:35B进口碳钢链条
气缸、接头等:台湾亚德克
调节阀:台湾亚德克
电磁阀:台湾亚德克
中间继电器:日本OMRON
变频器:台湾台达
发热丝:台湾台展，进口镍铬丝
光电开关:OMRON
固态继电器:瑞士佳乐
空气开关/总开关:正泰
交流接触器:正泰
热电偶:绝缘K型 台湾泛达
按钮开关:施耐德
随机附件
工具箱/易损件/说明书/电路图/送货清单
