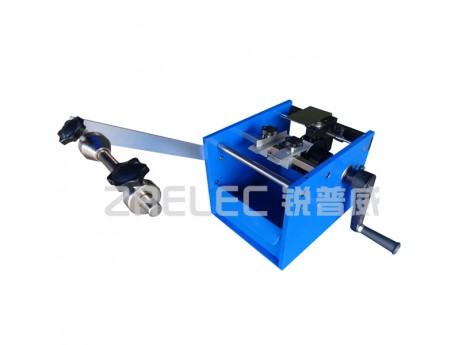

产品简介：手摇单边电容剪脚机
产品名称: 手摇单边电容剪脚机
产品类别: 单边编带电容／二极管/LED等电子元件
重量：12kg
整机尺寸:L225xW190xH190
安装说明
1.卸去包装, 请认真核对装箱凊单并仔细阅读本说明书.
2.取岀机器. 放置在平整工作台并固定好.
3.取岀摇柄. 用配送六角扳手. 安装好摇柄, 转动摇柄则机器各转动齿轮均能正常运转
4.安装支撑杆. 挂料杆(如结构图所示)
操作说明:
单边电容剪脚机具有操作简单, , 刀具受命长的特点, 为了使广大客户能够更快. 更熟练地操作机器, 使其能够迅速应用到生产中, 我厂特此说明如下
1.用扳手将护盖(5) 图1 固定块上的螺丝松开, 然后取下护盖
2.剪一小截编带电容, 然后将编带电容上的小孔挂在挂料圆轮(2) 图2的圆销上
3.拧松进料夹(15) 图3上的梅花旋钮, 然后将编带电容(编带)插入进料夹轨道内, 使每个小孔都能对准挂料圆轮上的圆销, 但不能左右晃动过大, 然后拧紧梅花旋钮
4.拧松托料夹(14)上的梅花旋钮, 然后移到托料夹靠近电容的另一边, 使整条编带不能左右晃动, 但可以前后滑动, 然后拧紧梅花旋钮
5.拧松(8) 图4圆刀固定轴上的调节螺丝使弹簧松开, 圆到可以滑动, 然后拧松(1) 图5滚花切断刀上的紧固螺丝, 轴向移动滚花切断刀到生产所需的脚长尺寸, 接着将圆刀固定轴上的调节螺丝把弹簧适当推紧使圆刀紧贴滚花切断刀的内侧端面, 然后拧紧调节螺丝
6.将护盖装上
注意事项:
1.机器转动时, 不能用手触及各传动部位, 以免手和衣服被卷进去, 做到“文明生产, 安生”
2.发现编带节偏离挂料圆齿的圆销时, 应笫一时间停机纠正
设备保养:
1.挂料圆轮、 滚花切断刀,、圆刀表面都不能沾油, 其它传动部份或零件表面可以加适当的防锈油以达到防锈作用
2.检查机器各部份的螺丝是否有松动, 有松动出现的将其拧紧
3.每天上下班后应将机器上残留的废料清扫干净, 无论何时, 机器都处于良好状态,
