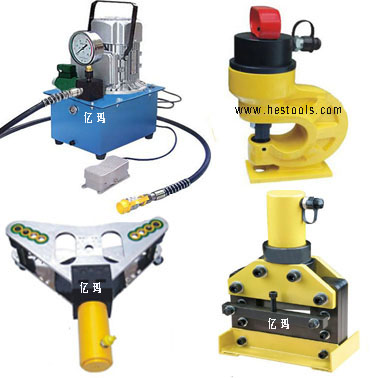

型号:BXYM-4016S 便携式四合一母线加工机
便携式母线加工机动力系统为普通电动液压泵，速度快，，经久，主要用于加工各种规格的铜、铝母线。用户只要选择相应的加工单元，即可进行母线的冲孔、切断、平弯、立弯加工，生产效率较高，是开关柜、变压器等电器制造行业必需的理想设备。
功能：冲孔、切断、平弯、立弯
主要特点：
1、机器上有冲、切、折（平弯、立弯）三个加工单元，可分别进行母线的冲孔、剪切、折弯加工。通过调整快换接头，三个单元之间可相互切换。
2、机器操作简单、使用灵活方便，一般熟练工人可以很容易的进行使用操作。
3、冲、切、折各加工单元采用立式加工方式。操作灵活方便，也可组合或分体使用，利于电力现场抢修。
三、技术参数：
液压冲孔工具CH-60
冲孔加工厚度：铜/铝板:10mm，铁/钢板:6mm。
出力:31T
喉深:95mm
重量:13.5kg
标准模具配置：3/8"(ф10.5mm),1/2"(ф13.8mm),5/8"(ф17mm),3/4"(ф20.5mm) 非标模具ф5.5mm、ф6mm、ф6.5mm、ф7mm、 ф7.5mm、ф8.5mm、ф9mm等等(出厂配送4副可以另购)
液压切断工具CWC-150
切断加工范围：150mm×10mm
出力：15T
重量：26kg
尺寸：410×275×180mm
平立弯组合CB-125D
弯排工作压力：630Mpa
行程:200mm.
弯排范围:铜铝排宽度40.50.60.80.100.120mm.厚度:4mm-12mm之间.
弯曲角度:D>90度 任意角
弯曲半径:R=排宽X2.5
用油品种16#液压油
油量:600毫升
弯曲参数如表所列:
铜排厚度mm 铜排宽度mm 组件弯曲模具 弯曲角度 弯曲R内孤mm
6 40，50，60 1 90 110
8 80 1 90 140
10 80 1 90 140
8 100 1 90 160
10 100 1 90 160
10 125 1 90 160
12.5 125 1 90 160
液压电动泵浦ZCB6-5-A (脚踏式-带电磁阀)
额定工作压力：高压70MPa 低压7MPa
高压/低压流量：0.6L/min 4L/min
电机功率：0.75KW
电压：220V
频率：50Hz
外形尺寸：350×270×490mm
贮油容积：7L
重量：28kg
