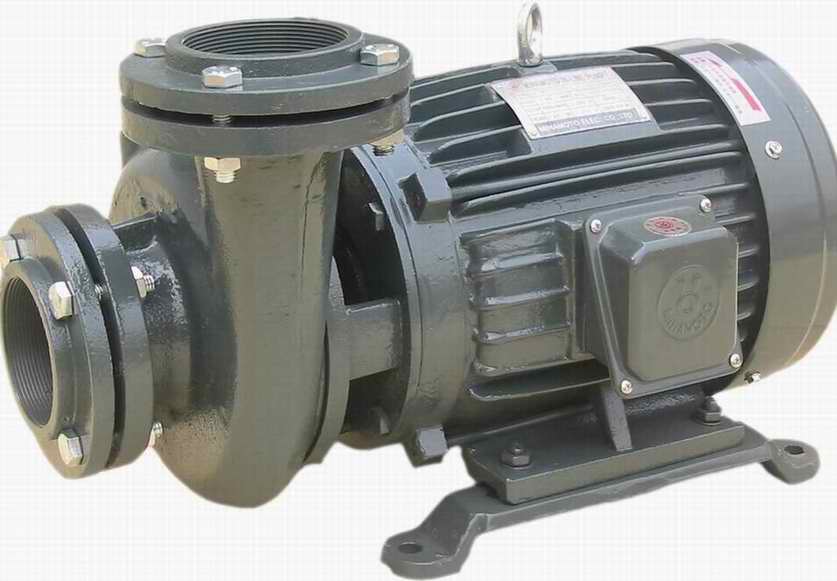

YLGW系列卧式管道泵简介
YLGW系列卧式管道泵：
是单级单吸卧式离心泵，主要用来抽送常温清水或物理化学性质类似于水的液体， 广泛应用于供水、制冷、消防、电镀、化工、污水处理，等系统及机械、设备配套。
YLGW系列卧式管道泵与其它类型的离心泵比较有如下主要特点：
1、安装方便：泵与电机共轴,不需要调校轴线；
2、结构紧凑：泵为卧式直联离心泵,与普通单级离心泵比较,可节省占地面积50%以上,减少重量30%以上；
3、使用寿命长: 与普通单级离心泵比较，噪声低、、极大的延长泵的使用寿命。
技术参数：
口 径:25～100 ㎜
流 量:3.5～120 m3/h
扬 程:8～50 m
转 速:2900 r/min
电机功率:0.37 kw～15 kw
介质要求:≤80℃的清水或物理化学性质类似于水的液体。
源立系列卧式管道泵（型号：YLGW）
1、 采用日本进口轴承；
2、 采用日本进口NSO轴封；
3、 泵法兰为标准圆法兰。
YLGW系列卧式管道泵性能参数表
序
号 型号 流量
Q 扬程
H 转速
n 效率
η 配用电机
Motor 汽蚀余量
（NPSH）r 适用
冷气系统 重量
G
l/min m3/h m r/min % kW V m T kg
1 YLGW25-14
老0.5HP 85 5.0 13 2900 45 0.37 220/380
50Hz 3.0 5～10 18
50 3.0 14
40 2.5 15
2 YLGW40-16
老1HP 135 8.0 15 2900 46 0.75 220/380
50Hz 3.2 15～20 28
100 6.0 16
60 3.6 17
3 YLGW40-32 120 7.2 31 2900 40 2.2 220/380
50Hz 3.2 15～20 50
100 6.0 32
75 4.5 34
4 YLGW40-50 120 7.2 49 2900 35 4.0 220/380
50Hz 3.2 15～20 72
100 6.0 50
75 4.5 51
5 YLGW50-18
老2HP 225 13.5 17 2900 55 1.5 220/380
50Hz 3.5 25～30 36
200 12.0 18
165 10.0 19
6 YLGW50-32 240 14.4 31 2900 65 3.0 220/380
50Hz 3.5 25～30 50
200 12.0 32
120 7.2 33
7 YLGW50-40 180 10.8 42 2900 55 4.0 220/380
50Hz 3.5 25～30 76
300 18.0 40
360 21.6 33
8 YLGW50-50 240 14.4 49 2900 48 5.5 380/660
50Hz 3.5 25～30 80
200 12.0 50
120 7.2 51
9 YLGW65-20
老3HP 420 25.0 19 2900 65 2.2 220/380
50Hz 3.5 40～50 50
350 21.0 20
280 17.0 21
10 YLGW65-32 480 28.8 30 2900 65 5.5 380/660
50Hz 3.5 40～50 84
400 24.0 32
240 14.4 34
11 YLGW80-20
老5HP 650 43.0 19 2900 68 4.0 220/380
50Hz 3.5 60～80 70
600 36.0 20
560 33.5 21
12 YLGW80-24 835 50.1 22.7 2900 65 5.5 380/660
50Hz 3.5 60～80 88
695 41.8 24.2
420 25.1 25.7
13 YLGW80-32 960 57.6 30 2900 72 7.5 380/660
50Hz 3.5 60～80 92
800 48.0 32
480 28.8 33
14 YLGW100-20
老7.5HP 920 55.0 19 2900 65 5.5 380/660
50Hz 4.0 80～100 82
800 48.0 20
760 45.5 21
15 YLGW100-20K
老10HP 1250 75.0 19 2900 65 5.5 380/660
50Hz 4.0 80～100 95
1100 66.0 20
900 54.0 21
16 YLGW100-24 1670 100.0 22.7 2900 68 11 380/660
50Hz 4.0 100～120 120
1390 83.5 24.2
835 50.1 25.7
17 YLGW100-32 1920 115.2 30 2900 76 15 380/660
50Hz 4.0 120～150 125
1600 96.0 32
960 57.6 34
