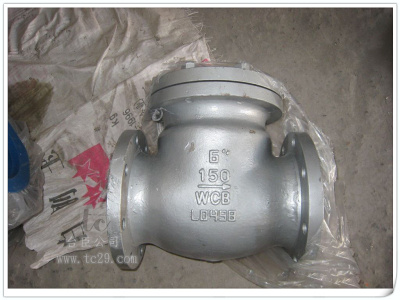

H44H、H44Y、H64H、H64Y铸钢旋启式止回阀
产品概述
H4(6)4H/Y止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
特点及优点
1、产品的设计制造符合美国ANSI B16.34，美国石油学会标准API6D要求
2、阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。
3、旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
4、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
5、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
美标铸钢旋启式止回阀设计与制造标准：
设计与制造：API6D、ANSI/ASME B16.34
结构长度：ANSI/ASME B16.10、API6D
法兰尺寸：ANSI/ASME B16.5、API605
压力温度：ANSI/ASME B16.34
对焊连接尺寸：ANSI/ASME B16.25
检验与试验：API598、API6D
铸钢旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)
铸钢旋启式止回阀是在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
