详细资料:
产品介绍性能参数/型号意义产品结构/安装尺寸故障原因及排除方法

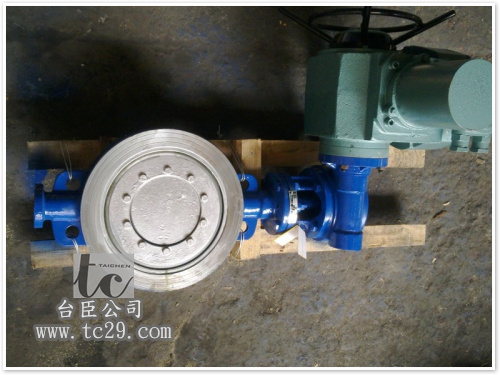

电动对夹式金属硬密封蝶阀电动硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合GB/T13927-92阀门压力试验标准。电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能，产品符合GB/T13927-92阀门压力试验标准。
电动对夹式金属硬密封蝶阀特点
本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
碟板密封面采用堆焊钴基硬质合金，密封面损，使用寿命长．
大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
电动对夹式金属硬密封蝶阀主要性能规范
公称通径DN（mm）50-1200
公称压力PN（MPa)1.01.6
公称压力PS（MPa)强度试验1.52.4
密封试验1.11.76
材料\材料代号CPR
主要零件阀体WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
蝶板WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
密封圈四氟不锈钢
填料四氟柔性石墨
适用工况适用介质水、蒸汽、油品硝酸类醋酸类
适用温度-40℃～200℃（超该温度范围；订货时请注明）
