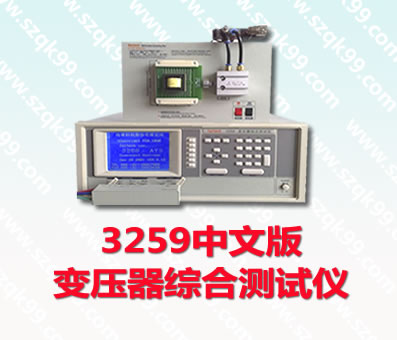

3259（中文版）变压器综合测试仪
主要特点：
Meter:3259（中文版）变压器综合测试仪，主要用于变压器生产线或品管做进出货检验，也可用于实验室作产品分析研究的测试，是一款高稳定、高可靠性的精密测试仪器。技术上采用当前型的嵌入式微处理器，集成度高，数据处理能力强，测试速度快，测量结果更加准确、稳定。
主要特征：
■ 测试频率20Hz~300KHz,精确度0.01%
■ 基本量测准确度：0.1%
■ 三大测试系统（输出阻抗模式）任意可选，测试结果与LCR表完全比对
■ 增强式圈数比准确量测，适用于低磁导率的磁芯
■ 高速LCR量测，快100次/秒
■ 高速DCR量测，快75次/秒
■ 直流偏置控制功能，0.1mA~1000.0mA
■ 320×240点矩阵大型LCD显示器，5～7位读数分辨率
■ 的测试技术，低频漏感、直流电阻测试稳定可靠
■ 漏感平衡、系统杂散电容扣除、不良品锁定功能
■ 独立分组测试功能
■ 出厂校验数据的备份及自动恢复功能
■ 50组内部仪器设定可供储存及呼叫
■ 引导式中文菜单，操作使用方便快捷
■ RS-422串口通讯管理功能，强大的PC机管理软件可直接监视控制若干台网内在线测试的3259仪器
■ Rs-232标准通讯接口，与计算器连接
技术参数：
型号 3259
测试参数
变压器扫描测试 圈数比（Turn Ratio）,相位（Phase）,圈数（Turn）,电感（L）,漏电感（Q）,漏电感（LK），平衡（Balance），交流电阻（ACR）, 电容（Cp）,直流电阻（DCR）,接脚短路（Pin Short）
测试信号
测试电压 Turn 10mV-10V,±10%, 10mV/step
其他 10mV-2V,±10%, 10mV/step
测试频率 Turn1KHz~300KHz, ±0.01%
其他20KHz~3000KHz, ±0.01%
输出阻抗 Turn 10Ω，当测试位准≤2V 50Ω，当测试位准>2V
其他 Constant=OFF;依电阻范围不同而定
Constant=320X:100Ω ±0.5%
Constant=106X:50Ω 100mA ±0.5%（1V设定）
电感负载小于己于10Ω，10Ω±10%，阻抗≥10Ω
测量显围
L.LK/C/Q.D/ L,LK:0.00001uH-9999.9HC:0.00001pF999.999mf Q.D:0.00001-99999
Z.X.R/Y/θ Z.X.P:0.00001Ω-99.9999MΩ Y:0.01Ns-99.9999S ⊙:-90.00-+90.00
DCR/Turn DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈（次电压小于100Vrms）
Pin-Short 10组,接地与接脚之间
基本准确度
L.LK.C.Z.X.Y.R.DCR 0.1%（若为AC参数1KHZ）
Q.D/θ/Turn Q.D:0.0005（1KHz） ⊙:0.03°（1KHz） Turn:0.5%（1KHz）
测量速度（度）
L.LK.C.Z.X.Y.R.Q.D.θ 100meas./sec
DCR 75meas./sec
Turn 30meas./sec
判定方式
显示器 320X240点矩阵LCD液晶显示器5~7位读数分辨率，开路（open）、短路（short）归零，负载修正
记忆体 50组测量数据内部保存
等效电路模式 串联. 并联
触发 内部 手动 外部
一般规格
环境条件 温度:10℃~40℃ 湿度:10%~90%RH
消耗功率 140VA
电源需求 190-250V AC或190-250V AC 或 48Hz-62Hz
重量 约8.5Kg
尺寸（长×宽×高） 420x300x175
